Jak skalibrować przepływomierze ultradźwiękowe do wody

Kalibracja cęgów-przepływomierza ultradźwiękowego do wody wymaga wprowadzenia dokładnych parametrów rury, sprawdzenia umiejscowienia przetwornika i porównania odczytów z normą referencyjną. Większość instalacji osiąga dokładność 1-3% bez formalnej kalibracji, ale kalibracja procesu na miejscu może w razie potrzeby poprawić tę dokładność do 0,5%.

Proces ten różni się od tradycyjnych mierników liniowych, ponieważ przetworniki przepływomierza ultradźwiękowego są montowane na zewnątrz i w dużym stopniu zależą od jakości złącza akustycznego i pomiarów geometrii rury. W tym przewodniku opisano zarówno konfigurację opartą na parametrach, jak i metody kalibracji oparte na-odniesieniach, specyficzne dla zastosowań wodnych.

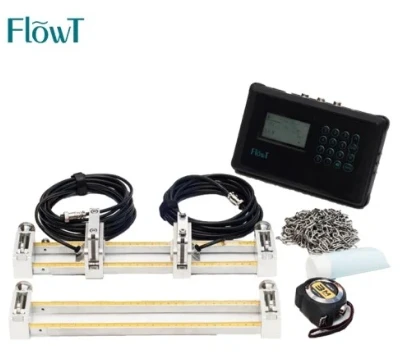

Omówienie kalibracji a konfiguracja cęgów-w przepływomierzach ultradźwiękowych

Zacisk na przepływomierzu ultradźwiękowymwykorzystują dwa różne procesy dokładności, które często są mylone. Konfiguracja parametrów obejmuje wprowadzenie średnicy rury, grubości ścianki, materiału i właściwości płynu do przetwornika przepływomierza. Ta konfiguracja matematyczna umożliwia licznikowi obliczenie przepływu na podstawie-różnic czasu przejścia sygnałów ultradźwiękowych przechodzących przez ściankę rury i wodę.

Kalibracja procesu porównuje odczyty cęgów przepływomierza ultradźwiękowego ze znanym standardem odniesienia w rzeczywistych warunkach pracy. Odniesieniem może być skalibrowany miernik główny, zbiornik wagowy lub system pomiaru objętości z dokładnością identyfikowalną przez NIST-co najmniej czterokrotnie lepszą niż kalibrowane urządzenie.

Większość zastosowań związanych z wodą osiąga akceptowalną dokładność jedynie poprzez odpowiednią konfigurację. Producenci cęgów ultradźwiękowych stosowanych w przepływomierzach podają dokładność ±1-3% przy prawidłowym wprowadzeniu parametrów rury. Kalibracja w terenie staje się konieczna, gdy aplikacje wymagają większej precyzji, na przykład w przypadku transferu rozliczeniowego, zgodności z przepisami lub fakturowania, gdzie transakcje finansowe zależą od dokładności pomiaru.

Wymagania wstępne-kalibracyjne i wybór miejsca

Wybór odpowiedniego miejsca instalacji decyduje o powodzeniu kalibracji. Przepływomierz ultradźwiękowy typu cęgowego wymaga określonych warunków rurowych, aby generować silne, stabilne sygnały, które zapewniają spójne odczyty.

Wymagania dotyczące długości prostych rur

Przepływ wody rozwija przewidywalny profil prędkości na prostych odcinkach rury. Kolana, zawory, redukcje i trójniki powodują turbulencje i zniekształcenia przepływu, które powodują błędy pomiaru. Normy branżowe zalecają minimalną długość prostych rur wynoszącą 10 średnic rur przed i 5 średnic rur za obejmą przepływomierza ultradźwiękowego w miejscu instalacji.

W przypadku systemów wodnych z poważnymi zakłóceniami na dopływie, takimi jak wiele kolanek w różnych płaszczyznach lub częściowo otwarte zawory, należy przedłużyć sekcję na dopływie do 15-20 średnic. Jeśli nie jest dostępna wystarczająca ilość prostej rury, zastosuj zasadę 2/3: umieść obejmę przenośnego przepływomierza ultradźwiękowego tak, aby dwie-trzecie dostępnej prostej rury znajdowały się przed i jedną trzecią za rurą.

Zlokalizujzacisk przepływomierza ultradźwiękowego-założonyinstalacja w odległości co najmniej 30 średnic rur od pomp. Wibracje pompy i kawitacja powodują powstawanie szumu akustycznego, który zakłóca wykrywanie sygnału, zmniejszając niezawodność pomiaru, nawet jeśli siła sygnału wydaje się wystarczająca.

Ocena stanu rur

Przygotowanie powierzchni wpływa bezpośrednio na transmisję sygnału ultradźwiękowego przez ściankę rury. Dokładnie oczyścić miejsce montażu, usuwając farbę, rdzę, kamień i powłoki ochronne. Poleruj rury metalowe za pomocą szlifierki lub szlifierki, aby uzyskać goły, gładki metal. Zacisk na ultradźwiękowych przetwornikach przepływu wody wymaga dokładnego kontaktu poprzez żel sprzęgający, a wszelkie nierówności powierzchni tworzą szczeliny powietrzne, które blokują transmisję ultradźwiękową.

Sprawdź wykładziny rurowe, szczególnie w starszych instalacjach wodnych. Wykładziny cementowe, powłoki epoksydowe lub plastikowe wstawki pomiędzy ścianką rury a przepływem wody mogą znacznie tłumić sygnały ultradźwiękowe. Zmierz rzeczywistą grubość ścianki za pomocą ultradźwiękowego miernika grubości, zamiast polegać na harmonogramach rur, ponieważ korozja i osadzanie się kamienia zmieniają wymiary z biegiem czasu.

Podczas pomiaru należy sprawdzić, czy rura jest całkowicie wypełniona wodą. Częściowo wypełnione rury unieważniają obliczenia przepływu, ponieważ licznik zakłada pełny-przekrój poprzeczny rury-. Instaluj na pionowych odcinkach rur z przepływem w górę, jeśli to możliwe, lub na rurach poziomych w najniższym punkcie instalacji, gdzie w sposób naturalny gromadzi się woda.

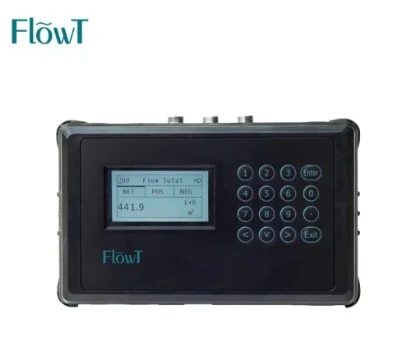

Konfiguracja parametrów dla zastosowań wodnych

Dokładne wprowadzenie parametrów stanowi podstawę kalibracji ultradźwiękowej-przepływomierza. Przetwornik wykorzystuje te wartości do obliczenia długości ścieżki akustycznej i prędkości przepływu na podstawie zmierzonych czasów przejścia.

Podstawowe parametry rur

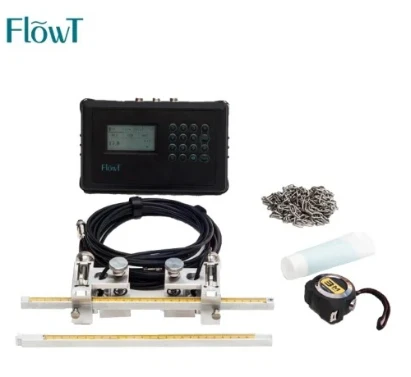

Najpierw wprowadź średnicę zewnętrzną, mierząc w miejscu montażu przetwornika za pomocą taśmy średnicowej lub taśmy π- przeznaczonej specjalnie do pomiaru rur. Błąd pomiaru średnicy wynoszący 1 mm w rurze o średnicy 1- cala (25 mm) powoduje błąd przepływu wynoszący około 8% ze względu na kwadratową zależność między średnicą a polem przekroju poprzecznego.

Pomiar grubości ścianek wymaga precyzyjnych ultradźwiękowych mierników grubości. Nominalne wartości harmonogramu rur często nie odpowiadają rzeczywistym warunkom terenowym, szczególnie w starszych systemach wodnych, w których wewnętrzna korozja spowodowała pocienienie ścian. Zmierz w wielu punktach na obwodzie rury i użyj średniej wartości. W przypadku przenośnego przepływomierza cęgowego grubość ścianki wpływa na obliczenia rozstawu przetworników i czas przejścia sygnału przez materiał rury.

Wybierz właściwy materiał rury z biblioteki miernika: stal, stal nierdzewna, żeliwo sferoidalne, miedź, PCV, HDPE lub inne materiały powszechnie stosowane w instalacjach wodnych. Każdy materiał ma unikalne właściwości prędkości akustycznej, które wpływają na sposób propagacji ultradźwięków przez ściankę rury. Użycie nieprawidłowych ustawień materiału powoduje systematyczne błędy w obliczaniu czasu-transportu.

Wybór parametrów płynu

Wybierz „Woda” z biblioteki płynów dla większości zastosowań związanych z wodą pitną, wodą surową i ściekami. Zacisk-na ultradźwiękowym czujniku przepływu wykorzystuje standardowe wartości prędkości akustycznej wody: około 1482 m/s przy 20 stopniach. Ten wbudowany-parametr uwzględnia sposób, w jaki ultradźwięki przemieszczają się przez płynne medium.

W przypadku wody o dużej zawartości zawiesin (powyżej 5-10%) zwiększa się tłumienie sygnału i spada dokładność. Metoda pomiaru czasu przejścia ultradźwiękowego miernika przepływu wymaga stosunkowo czystej wody, w której cząsteczki nie rozpraszają nadmiernie ani nie absorbują wiązki ultradźwiękowej. Woda z rozpuszczonymi substancjami stałymi (minerałami) zazwyczaj nie wpływa na pomiar, ale zawieszone cząstki, takie jak osady, glony lub ciała stałe ze ścieków, mogą zakłócać pomiar.

Temperatura wpływa na prędkość akustyczną wody. Większość przepływomierzy cęgowych posiada automatyczną kompensację temperatury, jeśli jest wyposażona w zewnętrzne czujniki temperatury. W przypadku zastosowań o wysokiej-dokładności należy zainstalować czujniki PT100 RTD w pobliżu punktu pomiarowego i podłączyć je do przetwornika w celu uzyskania kompensacji w czasie rzeczywistym-.

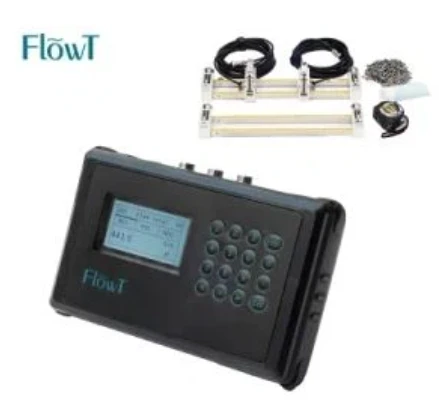

Konfiguracja montażu przetwornika

Miernik oblicza optymalny rozstaw przetworników na podstawie wprowadzonych parametrów. Dwie metody montażu pozwalają dostosować się do różnych warunków rur: ukośna (zwana także trybem V- lub czasem przejścia-) dla większości zastosowań wodnych na rurach od DN25 do DN6500 mm oraz odbicie (tryb Z-) dla mniejszych rur, w których ścieżki ukośne nie pasują geometrycznie.

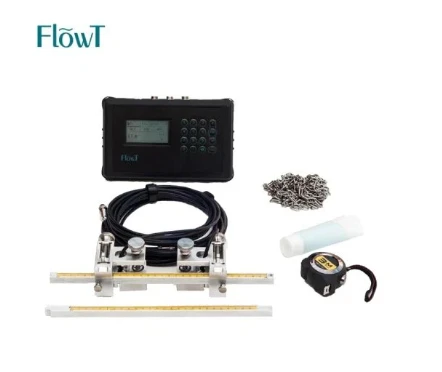

Nałóż obficie żel sprzęgający akustyczny na obie powierzchnie przetwornika i oczyszczone powierzchnie rur. Przenośny zacisk przepływomierza ultradźwiękowego zależy całkowicie od tego złącza, aby przenosić ultradźwięki do ścianki rury. Używaj akustycznego żelu sprzęgającego przeznaczonego specjalnie do zastosowań ultradźwiękowych, a nie smaru ogólnego-zastosowania lub wazeliny, które mogą nie zapewniać odpowiedniej transmisji akustycznej lub z czasem mogą uszkodzić powierzchnie głowicy.

Ustaw przetworniki zgodnie z obliczonym odstępem wyświetlanym na przetworniku, zwykle podawanym w milimetrach lub calach. Zabezpiecz je za pomocą uchwytów magnetycznych (do rur żelaznych), szyn montażowych lub uchwytów paskowych. Zastosuj mocny, równomierny nacisk, aby zapewnić pełny kontakt bez szczelin powietrznych. Wskaźnik siły sygnału cęgowego miernika przepływu cieczy zapewnia informacje zwrotne w czasie rzeczywistym--w celu optymalizacji umiejscowienia, aż jakość sygnału osiągnie co najmniej 70–80% wartości maksymalnej.

Metody kalibracji procesów na miejscu-

Kalibracja procesu porównuje odczyty wody z cęgów przepływomierza ultradźwiękowego z pomiarami referencyjnymi w rzeczywistych warunkach pracy. Trzy metody odpowiadają różnym sytuacjom terenowym i wymaganiom dokładności.

Metoda pobierania wolumetrycznego

To podstawowe podejście standardowe zapewnia wysoką dokładność poprzez bezpośredni pomiar objętości. Działa najlepiej w przypadku niższych natężeń przepływu w systemach wodnych, gdzie przepływ można skierować do skalibrowanych zbiorników lub naczyń zbiorczych.

Zamknąć zawory odcinające, aby zapewnić stały przepływ przez przenośny punkt pomiarowy ultradźwiękowego przepływomierza. Pozwól systemowi na ustabilizowanie się przez kilka minut-średnie odczyty przepływomierzy w miarę upływu czasu, a chwilowe wahania muszą zostać wytłumione przed rozpoczęciem testu.

Skieruj strumień wody do skalibrowanego zbiornika zbiorczego o znanej objętości. Uruchom precyzyjny timer jednocześnie z przekierowaniem przepływu. Zacisk ultradźwiękowego czujnika przepływu kontynuuje pomiar podczas zbierania. Napełnij zbiornik do zaznaczonej linii kalibracyjnej, a następnie zatrzymaj jednocześnie timer i zmianę kierunku przepływu.

Obliczyć referencyjne natężenie przepływu, dzieląc zebraną objętość przez upływający czas. Porównaj to z odczytem licznika z zacisku przepływomierza na urządzeniu. Różnica reprezentuje błąd licznika przy danym natężeniu przepływu. Powtórz test przy minimalnym, średnim-zakresie i maksymalnym oczekiwanym natężeniu przepływu, aby scharakteryzować wydajność w całym zakresie roboczym.

Na przykład, jeśli zebranie 1000 litrów w ciągu 300 sekund daje przepływ referencyjny 200 litrów na minutę, podczas gdy przepływomierz ultradźwiękowy wskazuje 206 litrów na minutę, błąd wynosi +3%. Zastosuj współczynnik korekcji 0,971 (200/206) do przyszłych odczytów lub dostosuj współczynnik K-miernika, jeśli przetwornik umożliwia skalowanie pola.

Porównanie z miernikiem referencyjnym

Zainstaluj skalibrowany referencyjny cęg ultradźwiękowy-na przepływomierzu lub innym-urządzeniu o wysokiej dokładności połączonym szeregowo z kalibrowanym przepływomierzem. Metoda ta sprawdza się dobrze, gdy zbieranie objętościowe nie jest możliwe ze względu na duże natężenia przepływu lub wymagania ciągłego procesu.

Wzorzec odniesienia powinien posiadać udokumentowaną zgodność kalibracji z NIST lub równoważnymi normami krajowymi, z niepewnością co najmniej czterokrotnie większą niż badana jednostka. W przypadku cęgów ±1% na mierniku ultradźwiękowym wartość odniesienia powinna wynosić ±0,25% lub więcej.

Uruchom oba mierniki jednocześnie w zakresie warunków stałego przepływu. Rejestruj odczyty z każdego urządzenia w tym samym czasie-co najmniej 5 kolejnych pomiarów przy każdym testowym natężeniu przepływu, aby ustalić powtarzalność. Oblicz średni odczyt z każdego zestawu i porównaj testowany licznik ze standardem odniesienia.

Statistical analysis of the data reveals both systematic error (consistent offset) and precision (scatter in repeated readings). If the clamp on flow meter ultrasonic unit consistently reads 2% high across all flow rates, apply a systematic correction. If readings scatter excessively (standard deviation >1% odczytu), sprawdź problemy z instalacją: nieodpowiednia prosta rura, pulsacja przepływu lub słabe sprzężenie akustyczne.

Techniki weryfikacji-in situ

Jeżeli formalna kalibracja nie jest praktyczna, metody weryfikacji dają pewność, że przenośny miernik przepływu z cęgami cęgowymi działa w dopuszczalnych granicach. Techniki te nie zastępują kalibracji, ale identyfikują poważne błędy lub dryf w czasie.

Test the clamp on ultrasonic flow sensor at multiple points around the pipe circumference-top, bottom, and both sides. In properly developed laminar flow with a symmetrical velocity profile, readings should agree within ±2-3%. Significant variations (>5%) wskazuje na zakłócenia przepływu z pobliskiej armatury lub niewystarczającą długość prostej rury.

Wykonaj test weryfikujący-przepływ zerowy. Zamknąć zawory odcinające, aby całkowicie zatrzymać przepływ wody. Przepływomierz powinien wyświetlać zero w określonym zakresie stabilności zera, zazwyczaj ±0,01-0,03 m/s. Stałe, niezerowe odczyty wskazują na dryft, zanieczyszczenie przetwornika lub problemy elektroniczne wymagające serwisu producenta.

Porównajzacisk ultradźwiękowy na przepływomierzuodczyt z projektowanymi wartościami przepływu lub krzywymi pomp, gdy nie są dostępne dokładne wartości referencyjne. Chociaż nie jest to kalibracja precyzyjna, ta kontrola poprawności identyfikuje oczywiście nieprawidłowe odczyty, które sugerują błędy konfiguracji lub problemy ze sprzętem.

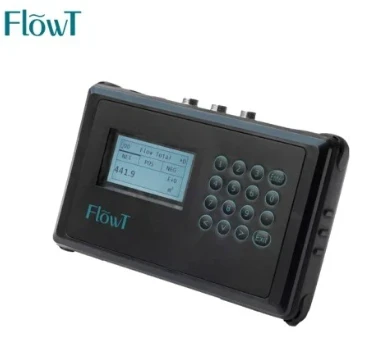

Dostosowywanie współczynników kalibracji

Większość przepływomierzy ultradźwiękowych typu cęgowego umożliwia regulację pola za pomocą współczynników skalowania lub współczynników K-, które korygują błędy systematyczne wykryte podczas kalibracji.

Metoda dostosowania współczynnika K-

Współczynnik K- (zwany także współczynnikiem metra lub współczynnikiem skali) to mnożnik stosowany do surowego pomiaru. Domyślna wartość fabryczna to zazwyczaj 1,0000. Po porównaniu ze standardem odniesienia oblicz współczynnik korygujący: współczynnik K-= (odczyt odniesienia) / (odczyt licznika).

Na przykład, jeśli przepływ odniesienia wynosi 500 litrów na minutę, podczas gdy przepływomierz cęgowy wskazuje 515 litrów na minutę, współczynnik korekcji wynosi 500/515=0.9709. Wprowadź tę wartość do menu kalibracji przetwornika-często chronionego hasłem, aby zapobiec nieupoważnionym zmianom.

Niektóre modele ultradźwiękowych przepływomierzy cęgowych-obsługują linearyzację wielo-punktową z maksymalnie 11 segmentami. Ta zaawansowana funkcja koryguje-błędy nieliniowe, które różnią się w całym zakresie przepływu, częste w-miernikach czasu transportu, na które wpływają przejścia liczby Reynoldsa. Wprowadź współczynniki korekcyjne w każdym punkcie kalibracji; przetwornik interpoluje pomiędzy punktami dla przepływów pośrednich.

Wyniki kalibracji przechowuj trwale w-pamięci nieulotnej (FLASH lub EEPROM). Pamięć RAM z baterią zapasową może spowodować utratę danych w przypadku awarii baterii. Użyj funkcji utrwalania lub zapisywania licznika zgodnie z instrukcjami producenta, aby mieć pewność, że korekty będą się utrzymywać po wyłączeniu zasilania.

Kalibracja punktu zerowego

Korekta przesunięcia punktu zerowego- eliminuje małe, trwałe odczyty, gdy nie ma przepływu. Przy zweryfikowanym przepływie zerowym (zawory zamknięte, warunki stabilne) należy uzyskać dostęp do menu kalibracji zera. Zacisk przepływomierza ultradźwiękowego mierzy różnicowy czas przejścia cieczy stacjonarnej i ustawia go jako referencyjny punkt zerowy.

Prawidłowa kalibracja zera wymaga stabilności termicznej. Gradienty temperatury pomiędzy przetwornikami mogą generować pozorne sygnały przepływu nawet przy zerowym przepływie rzeczywistym. Pozwól systemowi osiągnąć równowagę termiczną-zwykle 10-15 minut po zamknięciu zaworów, zanim wykonasz kalibrację zera.

Track zero drift over time as part of routine maintenance. Increasing zero offset (>0,05 m/s) sugeruje zanieczyszczenie przetwornika, degradację żelu sprzęgającego lub dryft elektroniczny. Zacisk przenośnego przepływomierza ultradźwiękowego powinien utrzymywać stabilność zera w zakresie ±0,01–0,03 m/s pomiędzy corocznymi kalibracjami.

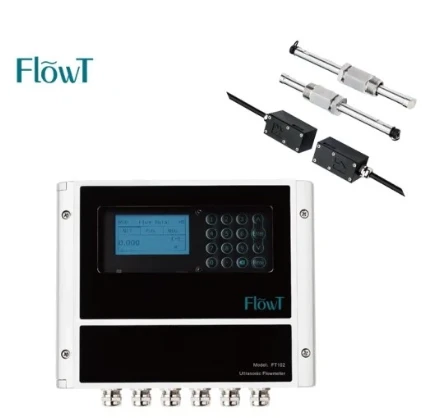

Częstotliwość kalibracji i harmonogram konserwacji

Wybór interwału kalibracji równoważy krytyczność pomiaru z kosztami i przestojami. Różne zastosowania związane z wodą wymagają różnych podejść w oparciu o wymagania dotyczące dokładności, wymogi regulacyjne i czynniki ryzyka.

Interwały kalibracji w oparciu o czas-

W większości zastosowań związanych z przemysłowym pomiarem wody kalibracja cęgowa przepływomierzy ultradźwiękowych odbywa się raz w roku. Ten odstęp zapewnia wystarczającą pewność dokładności, minimalizując jednocześnie koszty kalibracji. W przypadku cęgów przepływomierza z przetwornikami zewnętrznymi dryf jest mniejszy niż w przypadku przepływomierzy liniowych z elementami zwilżanymi, które ulegają zużyciu lub korozji.

Aplikacje-o wysokie stawki wymagają częstszej kalibracji. Punkty przeładunkowe, w których woda zmienia właściciela pomiędzy stronami, mogą wymagać kwartalnej lub nawet miesięcznej weryfikacji. Liczniki rozliczeniowe do miejskiej sprzedaży wody zazwyczaj są zgodne z przepisami stanowymi lub prowincjonalnymi określającymi odstępy 6–12 miesięcy i posiadają formalną certyfikację.

W przypadku aplikacji o niskiej-krytyczności okresy międzyokresowe wydłużają się do 2-4 lat. Systemy monitorowania procesów, w których wystarczająca dokładność wynosi ± 5%, często mogą działać przez kilka lat między kalibracjami, zwłaszcza gdy okresowa weryfikacja na miejscu potwierdza stabilne działanie.

Specyfikacje producenta dostarczają wskazówek, ale rzeczywiste współczynniki znoszenia zależą od warunków pracy. Trudne środowiska z ekstremalnymi temperaturami, wibracjami lub atmosferą korozyjną przyspieszają starzenie się komponentów i skracają cykle kalibracji.

Wyzwalacze kalibracji na podstawie-warunków

Nowoczesne ultradźwiękowe zaciski-przepływomierzy zawierają funkcje diagnostyczne, które monitorują stan czujnika i jakość sygnału. Malejąca siła sygnału, rosnący poziom szumu lub rosnące flagi błędów wskazują na potencjalny błąd dokładności, zanim stanie się on poważny.

Track key performance indicators over time: signal strength percentage, signal-to-noise ratio, and flow velocity standard deviation. The clamp on ultrasonic flow sensor should maintain consistent signal strength (>70%) przez cały okres użytkowania. Stopniowy spadek sugeruje, że wysychanie żelu sprzęgającego, zanieczyszczenie powierzchni lub degradacja głowicy wymagają uwagi.

Compare readings against process expectations: known pump discharge rates, tank fill times, or batch quantities. Significant deviations (>5% zmiany) na podstawie wzorców historycznych sugerują dryft kalibracji, nawet jeśli diagnostyka wydaje się normalna.

Zdarzenia fizyczne powodują natychmiastową potrzebę weryfikacji. Po wyjęciu i ponownym zainstalowaniu przetworników-nawet na tej samej rurze-sprawdź kalibrację, ponieważ niewielkie zmiany położenia wpływają na ścieżkę akustyczną. Naprawy, wymiany lub modyfikacje rur wymagają ponownej kalibracji, ponieważ parametry geometryczne mogły ulec zmianie.

Dokumentacja i rejestracja-Przechowywanie

Należy prowadzić zapisy kalibracji dla każdej przenośnej cęgi zamontowanej na przepływomierzu: data, technik, zastosowany standard odniesienia, warunki otoczenia i wyniki w każdym punkcie testowym. Dokumentuj stan „jak-zastano” przed korektami i działanie „jak-pozostał” po poprawkach.

Uwzględnij analizę niepewności w raportach kalibracyjnych. Niepewność kombinowana uwzględnia niepewność standardu odniesienia, powtarzalność procedury badawczej i czynniki środowiskowe. Prawidłowe stwierdzenia niepewności wykazują zgodność z normą ISO 17025 w zakresie akredytowanych kalibracji.

Śledź historię kalibracji w czasie, aby identyfikować trendy. Rosnące współczynniki korekcyjne lub pogarszająca się powtarzalność sygnalizują potencjalne problemy ze sprzętem wymagające zbadania. Zacisk na ultradźwiękowym przepływomierzu wody powinien wykazywać stabilne działanie pomiędzy kalibracjami; nadmierny dryf sugeruje sprawdzenie warunków instalacji lub potrzebę wymiany.

Rozwiązywanie typowych problemów z kalibracją

Próby kalibracji w terenie czasami ujawniają problemy wymagające korekty, zanim możliwy będzie dokładny pomiar. Systematyczne rozwiązywanie problemów izoluje przyczyny źródłowe.

Niska lub niestabilna siła sygnału

Siła sygnału poniżej 50% uniemożliwia wiarygodny pomiar. Zamontowany zacisk przepływomierza ultradźwiękowego nie jest w stanie odróżnić sygnałów przepływu od szumu tła, gdy stosunek sygnału-do-szumu jest zbyt niski.

Najpierw sprawdź aplikację żelu sprzęgającego. Wyjmij przetworniki, dokładnie oczyść obie powierzchnie czołowe i powierzchnie rur, a następnie ponownie nałóż obficie świeży żel sprzęgający akustyczny. Stary żel wysycha i traci właściwości akustyczne. Upewnij się, że pod przetwornikiem nie znajdują się pęcherzyki powietrza.-Jest to częsty problem objawiający się niestabilną siłą sygnału.

Verify wall thickness measurements. Excessively thick pipe walls (wall thickness >10% średnicy rury) tłumią sygnały ultradźwiękowe, ponieważ więcej energii przemieszcza się wokół rury, a nie przez wodę. Rozważ zmianę na większe przetworniki przeznaczone do-grubościennych rur lub przenieś się do sekcji o cieńszych ściankach.

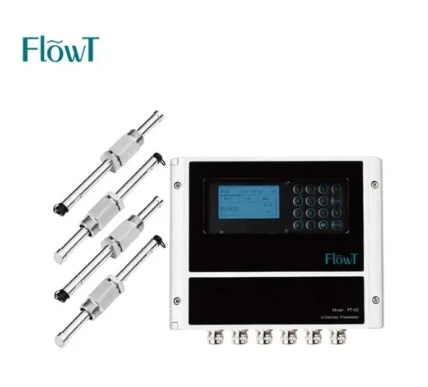

Stan rury wpływa na transmisję sygnału. Wewnętrzne osadzanie się kamienia, silna korozja lub rozwarstwianie się okładzin rozpraszają wiązki ultradźwiękowe i zmniejszają siłę sygnału. Zacisk na przepływomierzu cieczy może nie działać w przypadku rur poważnie uszkodzonych; Czujniki typu „wstawianego”-, które penetrują ściankę rury do strumienia przepływu, stanowią alternatywę dla trudnych instalacji.

Odczytywanie wahań i szumów

Błędne odczyty, które różnią się o więcej niż 5% w warunkach stałego przepływu, wskazują na problemy z instalacją lub przepływem, a nie problemy z kalibracją.

Niewystarczająca długość prostej rury powoduje zniekształcenie profilu przepływu. Profile turbulencji, wirów i asymetrycznych prędkości zmieniają się stale, powodując zmienne pomiary czasu-przejścia. Zacisk przepływomierza oblicza średnią prędkość na ścieżce akustycznej, ale szybko zmieniające się wzorce przepływu uniemożliwiają stabilne uśrednianie. Przenieść do lepszej sekcji z odpowiednią prostą rurą poprzedzającą lub zainstalować kondycjoner przepływu, aby wyprostować zakłócony przepływ.

Napowietrzenie powoduje niestabilność pomiaru. Pęcherzyki rozpraszają i tłumią sygnały ultradźwiękowe w nieprzewidywalny sposób. W rurach poziomych przetworniki należy instalować z boku, a nie na górze, aby uniknąć interferencji pęcherzyków powietrza.-Turbulencje wody mają tendencję do gromadzenia się pęcherzyków w pobliżu górnej części rury. W przypadku trwałego napowietrzania należy rozważyć zastosowanie sprzętu odgazowującego lub przenieść instalację przed punktami wtrysku powietrza.

Hałas elektryczny z przemienników częstotliwości, silników lub transformatorów łączy się z wrażliwą elektroniką ultradźwiękową. Przenośny cęgowy przepływomierz ultradźwiękowy mierzy sygnały na poziomie miliwoltów-podatne na zakłócenia elektromagnetyczne. Sprawdź prawidłowe uziemienie obudowy miernika i oddziel kable sygnałowe od przewodów zasilających. Kable ekranowane z odpowiednim uziemieniem redukują przechwytywanie zakłóceń.

Systematyczne błędy w czytaniu

Stałe błędy we wszystkich natężeniach przepływu-odczyty zawsze o 10% wysokie lub niskie-sugerują raczej błędy w konfiguracji parametrów niż rzeczywiste problemy z kalibracją.

Sprawdź pomiary średnicy rury i grubości ścianki. Małe błędy średnicy powodują duże błędy przepływu ze względu na kwadratową zależność między promieniem a powierzchnią. Błąd 2 mm na rurze DN100 (nominalnie 100 mm) powoduje błąd powierzchniowy wynoszący 4% i odpowiadający mu błąd przepływu.

Potwierdź, że wybrany materiał odpowiada rzeczywistemu składowi rury. Stal nierdzewna, stal węglowa i żeliwo sferoidalne mają różne prędkości akustyczne. Użycie nieprawidłowych parametrów materiału wypacza obliczenia czasu-transportu. Jeśli nie masz pewności co do materiału rury, zapoznaj się z oznaczeniami rur, specyfikacjami lub przeprowadź badanie materiałów.

Sprawdź obecność wkładki. Zacisk przepływomierza ultradźwiękowego w obliczeniach zakłada jednorodny materiał ścianki rury. Wykładziny cementowe, epoksydowe lub gumowe pełnią rolę dodatkowej bariery akustycznej, nieuwzględnianej w standardowych obliczeniach. Niektóre przetworniki zawierają funkcje kompensacji wykładziny,-włączają je i wprowadzają grubość wykładziny oraz właściwości materiału, jeśli są obecne.

Efekty liczbowe Reynoldsa

Flow measurement accuracy varies with Reynolds number, which characterizes whether flow is laminar, transitional, or turbulent. The clamp on ultrasonic flow sensor performs best in fully turbulent flow (Reynolds number >10 000), gdzie profile prędkości są przewidywalne i-dobrze opracowane.

W przepływie przejściowym (Reynolds 2000-10 000) kształt profilu prędkości zmienia się wraz z natężeniem przepływu, powodując nieliniowe-błędy pomiaru. Miernik może odczytać dokładny wynik przy dużych przepływach, ale wykazuje rosnący błąd w miarę zmniejszania się przepływu. Kalibracja wielopunktowa z korekcją linearyzacji rozwiązuje ten problem, stosując różne współczynniki korekcyjne dla różnych zakresów przepływu.

Bardzo niskie liczby Reynoldsa (<2,000, laminar flow) produce parabolic velocity profiles poorly matched to the meter's acoustic path. Measurement uncertainty increases significantly, often exceeding ±10%. The ultrasonic clamp on flow meter isn't ideal for these applications; consider alternative technologies like magnetic flowmeters that handle laminar flow better.

Zaawansowane rozważania dotyczące kalibracji

Specjalistyczne zastosowania związane z wodą wymagają ulepszonych metod kalibracji wykraczających poza podstawową konfigurację parametrów i weryfikację jedno-punktową.

Kompensacja temperatury

Prędkość dźwięku wody waha się w przybliżeniu 2,4 m/s na stopień. W zakresie temperatur wynoszącym 50 stopni, powszechnym w przemysłowych instalacjach wodnych, oznacza to zmianę o 120 m/s-wystarczającą, aby wprowadzić błąd pomiaru wynoszący 8%, jeśli nie zostanie skompensowany.

Zamontować czujniki temperatury RTD (PT100 lub PT1000) w miejscu pomiaru i podłączyć je do wejścia temperaturowego przetwornika. Typ zaciskuprzepływomierz ultradźwiękowystosuje poprawki-w czasie rzeczywistym, aby uwzględnić zmianę prędkości akustycznej. Sprawdź, czy w konfiguracji licznika jest włączona kompensacja temperatury.-Niektóre urządzenia wymagają ręcznej aktywacji tej funkcji.

W przypadku transferu rozliczeniowego lub zastosowań precyzyjnych należy wziąć pod uwagę środowiska-o kontrolowanej temperaturze. Gwałtowne zmiany temperatury tworzą gradienty termiczne pomiędzy ścianką rury a płynem, powodując tymczasowy dryft pomiaru do czasu przywrócenia równowagi termicznej. Przed krytycznymi pomiarami należy pozostawić 15–30 minut na stabilną temperaturę.

Wpływ ciśnienia na geometrię rury

High water pressure (>1 MPa / 145 psi) nieznacznie zwiększa średnicę rury poprzez odkształcenie sprężyste. Cęga-na przepływomierzu ultradźwiękowym oblicza przepływ na podstawie wprowadzonych wymiarów rury, ale rzeczywiste wymiary zmieniają się pod ciśnieniem.

W przypadku zastosowań precyzyjnych należy wykonać kalibrację przy ciśnieniu roboczym. Zainstalowanie przetworników ciśnienia obok przenośnego urządzenia przepływomierza umożliwia pomiary-z kompensacją ciśnienia, jeśli przetwornik obsługuje tę zaawansowaną funkcję.

Alternatywnie wykonaj kalibrację w wielu punktach ciśnienia, aby scharakteryzować krzywą błędu-indukowanego ciśnieniem. Zastosuj poprawki w oparciu o ciśnienie robocze lub zaakceptuj dodatkową składową niepewności (zwykle<0.5% for most water applications).

Linearyzacja wielopunktowa-

Błędy nieliniowe-zmieniające się w zależności od natężenia przepływu wymagają wielo-punktowych krzywych kalibracyjnych, a nie pojedynczych współczynników korygujących. Zacisk ultradźwiękowego miernika przepływu-na przetworniku przechowuje współczynniki korekcyjne w wielu punktach przepływu (zwykle 5–11), interpolując między punktami dla przepływów pośrednich.

Wykonuj pomiary kalibracyjne w równych-odstępach w całym zakresie roboczym: przepływ minimalny, 25%, 50%, 75% i maksymalny. Oblicz błąd w każdym punkcie, a następnie wprowadź współczynniki korekcyjne przy odpowiednich natężeniach przepływu w menu linearyzacji miernika.

Podejście to uwzględnia efekty liczb Reynoldsa, nie{0}}idealne profile prędkości i inne błędy systematyczne-zależne od przepływu. W instalacjach do przesyłania rozliczeniowego zazwyczaj stosuje się linearyzację wielo-punktową, aby uzyskać dokładność ±0,5% w całym zakresie pomiarowym.

Kalibracja przepływu dwukierunkowego

Systemy wodne z przepływem wstecznym,-takie jak cykle płukania wstecznego lub rurociągi podlegające wpływowi pływów,-wymagają kalibracji w obu kierunkach przepływu. Zacisk na ultradźwiękowym przepływomierzu wody zazwyczaj mierzy dwukierunkowo-, ale dokładność może się różnić w przypadku przepływu do przodu i do tyłu.

Kalibruj oddzielnie dla każdego kierunku, ustalając niezależne współczynniki korekcyjne. Niektóre przetworniki przechowują podwójne krzywe kalibracji-jedną dla przepływu dodatniego i drugą dla przepływu ujemnego-automatycznie stosując odpowiednie poprawki w oparciu o zmierzony kierunek przepływu.

Sprawdź stabilność zera w obu kierunkach. Miernik powinien wskazywać zero w zakresie specyfikacji, niezależnie od poprzedniego kierunku przepływu. Trwałe przesunięcie po odwróceniu przepływu sugeruje asymetryczny montaż przetwornika lub problemy ze sprzężeniem akustycznym.

Zgodność z przepisami i standardami

Formalne wymagania dotyczące kalibracji różnią się w zależności od jurysdykcji i rodzaju zastosowania, ale kilka norm reguluje praktyki pomiaru przepływu wody.

Akredytacja ISO/IEC 17025

Laboratoria wykonujące usługi kalibracyjne w zakresie metrologii prawnej, transferu rozliczeniowego lub zgodności z systemem jakości zazwyczaj posiadają akredytację ISO/IEC 17025. Ta międzynarodowa norma określa wymagania dla laboratoriów badawczych i wzorcujących, zapewniając kompetencję, bezstronność i spójne działanie.

Akredytowane kalibracje zapewniają większą pewność dzięki-audytom procedur, sprzętu i kwalifikacji personelu przeprowadzanych przez stronę trzecią. Certyfikaty kalibracji wydane przez laboratoria ISO 17025 zawierają szczegółowe stwierdzenia niepewności i wykazują zgodność z normami krajowymi poprzez nieprzerwany łańcuch porównań.

Przenośny przepływomierz cęgowy używany jako punkt odniesienia powinien mieć aktualną kalibrację ISO 17025-przeprowadzaną zwykle co roku w laboratorium przy użyciu podstawowych wzorców, takich jak zbiorniki wagowe lub mierniki główne z dokładnością-mierzalną według NIST.

Ultradźwiękowe liczniki czasu ISO 12242-

Ta międzynarodowa norma określa wymagania i zalecenia dotyczące ultradźwiękowych przepływomierzy cieczy wykorzystujących zasady pomiaru-czasu przejścia. Obejmuje charakterystykę wydajności, procedury testowania i wymagania instalacyjne specyficzne dla technologii ultradźwiękowej.

ISO 12242 definiuje klasy dokładności, przy czym mierniki klasy 1,0 zapewniają dokładność ±1%, a mierniki klasy 1,5 ±1,5% w określonych zakresach przepływu. Procedury kalibracji powinny wykazać zgodność z deklarowaną klasą dokładności w warunkach odniesienia.

Norma uwzględnia wpływy środowiska: wpływ temperatury, wpływ ciśnienia, wrażliwość profilu przepływu i kompatybilność elektromagnetyczną. Kompleksowa kalibracja obejmuje testowanie tych czynników wpływu, a nie tylko podstawową weryfikację dokładności przepływu.

Regulamin gospodarki wodnej

Miejskie przedsiębiorstwa wodociągowe podlegają przepisom regulującym dokładność liczników rozliczeniowych. W wielu jurysdykcjach wymagana jest wstępna weryfikacja, okresowa ponowna kalibracja i programy testów w terenie, aby zapewnić klientom sprawiedliwe opłaty za zużycie wody.

Przepływomierz cęgowy może nie zostać zatwierdzony do zastosowań w zakresie rozliczeń bezpośrednich we wszystkich jurysdykcjach.-Sprawdź lokalne przepisy. Urządzenia te zazwyczaj służą jako mierniki kontrolne lub tymczasowe narzędzia pomiarowe, a nie podstawowe przyrządy rozliczeniowe, chociaż niektóre nowsze modele spełniają standardy homologacji, takie jak OIML R49 lub AWWA C715 w zakresie pomiaru przychodów.

Udokumentowana historia kalibracji wykazuje zgodność podczas audytów. Prowadzić zapisy wykazujące zgodność z normami krajowymi, częstotliwościami kalibracji i wynikami testów. Przedsiębiorstwa użyteczności publicznej wdrażają programy testowania liczników, obracając co roku pewien procent liczników w placówkach kalibracyjnych, aby zachować pewność statystyczną zainstalowanej populacji.

Często zadawane pytania

Jak często należy ponownie kalibrować azacisk-na przepływomierzu ultradźwiękowymna wodę?

Standardowa praktyka zaleca coroczną kalibrację w przypadku większości zastosowań związanych z pomiarami wody. Monitorowanie procesów o niskiej-krytyczności obejmuje okres 2-4 lat, natomiast wnioski o przekazanie rozliczeń lub rozliczenia mogą wymagać weryfikacji kwartalnej. Specyfikacje producenta i wymagania prawne obowiązujące w Twojej jurysdykcji określają minimalne odstępy czasu, ale monitorowanie oparte na stanie za pomocą funkcji diagnostycznych pomaga zidentyfikować odchylenia między zaplanowanymi kalibracjami.

Czy mogę skalibrować cęgę-na mierniku ultradźwiękowym bez zdejmowania go z rury?

Tak,-kalibracja procesowa na miejscu działa bez usuwania przetworników. Porównaj odczyt licznika ze skalibrowanym wzorcem odniesienia działającym jednocześnie na tym samym odcinku rury lub skieruj przepływ do objętościowego systemu zbierania. Funkcja regulacji współczynnika K- miernika umożliwia korekcję pola w oparciu o wyniki porównania. Ta nieinwazyjna możliwość kalibracji stanowi kluczową zaletę technologii cęgowej-w porównaniu z miernikami wbudowanymi, które wymagają demontażu w celu kalibracji laboratoryjnej.

Jakiej dokładności mogę się spodziewać po skalibrowaniu cęgi-przepływomierza ultradźwiękowego do wody?

Properly configured meters achieve 1-3% accuracy without field calibration. On-site process calibration against NIST-traceable reference standards improves accuracy to 0.5-1% when pipe conditions and installation quality are optimal. Factors limiting accuracy include pipe wall thickness variation, flow profile disturbances from nearby fittings, and Reynolds number effects at low flow rates. Thick-walled pipes (wall thickness >10% średnicy) lub w warunkach silnie skorodowanych, nawet po kalibracji nie można osiągnąć wartości lepszej niż 2-3%.

Czy temperatura ma wpływ na kalibrację przepływomierzy ultradźwiękowych do wody?

Temperatura wpływa na pomiar na dwa sposoby. Prędkość dźwięku w wodzie zmienia się o 2,4 m/s na stopień, co ma wpływ na obliczenia czasu przejścia ultradźwięków.-Większość mierników posiada automatyczną kompensację temperatury, jeśli jest wyposażona w czujniki RTD. Temperatura powoduje również rozszerzalność cieplną wymiarów rur, choć efekt ten jest typowy<0.5% over normal water system temperature ranges. Perform calibration at representative operating temperatures, or use temperature sensors for real-time correction. Rapid temperature changes create temporary drift until thermal equilibrium reestablishes, so allow stabilization time before critical measurements.

Źródła danych

KOBOLD USA - Znaczenie kalibracji w przepływomierzach (2025)

ISO 12242:2012 - Pomiar przepływu cieczy w przewodach zamkniętych – ultradźwiękowy tranzyt-Mierniki czasu dla cieczy

Specjalna publikacja NIST 250-73 - Usługi kalibracyjne NIST dla przepływomierzy wody

Akredytowane usługi kalibracyjne Transcat ISO/IEC 17025

U-F-M BV - Często zadawane pytania dotyczące cęgów-O przepływomierzach ultradźwiękowych (2022)

Physikalisch-Technische Bundesanstalt & Flexim GmbH - Nowa metoda kalibracji cęgów ultradźwiękowych-w przepływomierzach (2015)

Rozszerzenie Uniwersytetu Stanowego Oklahoma - Przegląd i wytyczne operacyjne dotyczące przenośnych przepływomierzy ultradźwiękowych (2017)

Atlas Scientific - Kompletny przewodnik po kalibracji przepływomierzy (2025)
