Co to jest przepływomierz sumujący
Przepływomierze monitorują i mierzą ilość wody przepływającej przez rurę. Przepływomierze występują w wielu kształtach, rozmiarach i odmianach. Od ultradźwiękowych po wirnik mechaniczny i magnetyczny – istnieje wiele sposobów pomiaru całkowitego zużycia wody. Wiele przepływomierzy zgłasza proste, surowe impulsy, które można policzyć za pomocą adapterów czujników Industrial IoT, takich jak adaptery czujników PWM (modulacja szerokości impulsu). Adaptery czujników PWM zliczają takty lub impulsy wysyłane przez przepływomierze z kontaktronem i wszystkie inne rodzaje przepływomierzy wymienione powyżej. Zdalne monitorowanie wody to klucz do oszczędności czasu i pieniędzy dzięki systemom monitorowania wody.
Zalety przepływomierza sumującego
Dokładność
Dokładność jest jedną z kluczowych zalet przepływomierzy sumujących. Dają dokładne pomiary natężenia przepływu płynów, umożliwiając firmom monitorowanie procesów i identyfikowanie wszelkich problemów, które mogą mieć wpływ na działalność. Ten stopień precyzji może pomóc organizacjom poprawić jakość produktów, wyeliminować odpady i zoptymalizować procesy produkcyjne.
Ekonomiczne
Przepływomierze sumujące są ekonomicznym sposobem monitorowania natężenia przepływu płynu. Są łatwe w utrzymaniu i trwałe, wymagają minimalnej konserwacji. Dokładne dane pomiarowe, jakie dostarczają, mogą pomóc firmom w identyfikowaniu nieefektywności i minimalizowaniu strat, co z czasem pozwoli im zaoszczędzić pieniądze.
Wszechstronność
Przepływomierze sumujące mogą być używane w różnych zastosowaniach do pomiaru natężenia przepływu cieczy i gazów. Można je montować w rurociągach, zbiornikach i innych systemach, co czyni je elastycznym urządzeniem monitorującym natężenie przepływu płynu.
Prosta instalacja
Przepływomierze sumujące są proste w montażu i można je dostosować do istniejących systemów bez większych przeróbek. Łatwość instalacji czyni je wygodną alternatywą dla firm, które chcą usprawnić zarządzanie płynami bez przerywania działalności.
Monitorowanie w czasie rzeczywistym
Przepływomierze sumujące umożliwiają monitorowanie w czasie rzeczywistym natężenia przepływu płynów, umożliwiając organizacjom szybkie wykrywanie wszelkich problemów operacyjnych. Monitorowanie w czasie rzeczywistym może pomóc organizacjom w optymalizacji ich działań, ograniczeniu ilości odpadów i poprawie jakości produktów.
-
![Materiał z materiału ze stali nierdzewnej Totalizer Miernik]()

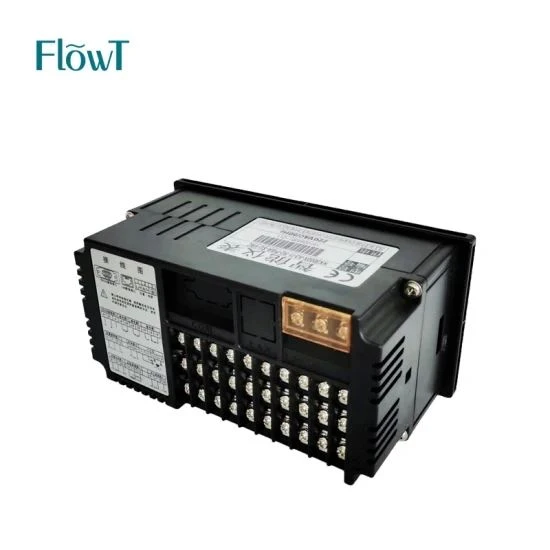

Materiał z materiału ze stali nierdzewnej Totalizer MiernikNasz całkowity przepływometer pomiarowy objętości wody to produkt wysokiej jakości - z takimi funkcjami, jak wysoka precyzja, trwałość i dobra stabilność. Ma to szeroko zastosowanie do potrzeb
Dlaczego warto wybrać NAS
Wiodący serwis
Zależy nam na ciągłym udoskonalaniu naszych produktów, aby zapewnić klientom zagranicznym dużą liczbę produktów wysokiej jakości, przewyższających satysfakcję klientów. Możemy również świadczyć usługi dostosowane do wymagań klientów, takie jak rozmiar, kolor, wygląd itp. Możemy zapewnić najkorzystniejszą cenę i produkty wysokiej jakości.
Jakość gwarantowana
Nieustannie prowadzimy badania i wprowadzamy innowacje, aby sprostać potrzebom różnych klientów. Jednocześnie zawsze przestrzegamy ścisłej kontroli jakości, aby zapewnić, że jakość każdego produktu spełnia międzynarodowe standardy.
Szerokie kraje sprzedaży
Nasze produkty zostały wyeksportowane do ponad 40 krajów, takich jak Rosja, Australia, USA, Wielka Brytania, Niemcy, Ukraina, Iran, Rumunia, Węgry, Meksyk, Brazylia, Chile, Kanada, Hiszpania, Kolumbia itp. Posiadamy agentów w USA, Australia, Singapur, Kuwejt, Rosja.
Różne rodzaje produktów
Nasze produkty obejmują szeroką gamę przepływomierzy, takich jak przepływomierz ultradźwiękowy, przepływomierz elektromagnetyczny, przepływomierz wirowy, termiczny przepływomierz masowy, przepływomierz turbinowy, przepływomierz poziomu cieczy, przepływomierz przekładniowy, przepływomierz sumujący i tak dalej.
Zasada działania liczników przepływu
Określić całkowitą skumulowaną ilość substancji przeniesionej z tych przyrządów do pomiaru przepływu do pomiaru ruchu substancji z funkcją licznika.
Licznik to funkcja pomiarowa dostępna w niektórych typach liczników, która przechowuje lub utrzymuje zapis skumulowanej ilości jakiejś substancji w czasie.
Liczniki sumujące można zresetować tak, aby rozpoczynały się w określonym momencie lub po ukończeniu określonej kwoty. Na przykład licznik można wykorzystać do określenia całkowitej zgromadzonej ilości, który następnie można wykorzystać do obliczenia kosztu oleju dostarczonego rurociągiem lub zapewnienia dodania prawidłowego procentu dawki do procesu mieszania żywności.
Przepływomierz to kategoria urządzenia przypisana do dowolnego przyrządu, który może mierzyć bezpośrednio lub pośrednio ilość substancji przechodzącej przez określone miejsce.
Przepływomierz zazwyczaj mierzy prędkość przepływu jako odczyt główny, a niektóre, w zależności od technologii, mogą zawierać dodatkowe odczyty wtórne, aby skompensować zmiany przepływu spowodowane zmianami ciśnienia, temperatury, gęstości i lepkości. Niektóre przepływomierze zawierają dodatkowe oprzyrządowanie do manipulowania odczytem przepływu w celu zapewnienia innych funkcji, takich jak wskazanie całkowitej ilości lub alarmowanie za każdym razem, gdy dozowanie zostanie zakończone.
1) Przepływ skumulowany:Jednostka czasu jest stała i objętość płynu przepływającego przez każdą jednostkę czasu. Na przykład, jeśli na minutę odprowadzane jest 50 litrów ścieków, chwilowy przepływ wynosi 50 l/min. Inna metoda polega na tym, że jeśli ścieki są odprowadzane z chwilowym natężeniem przepływu 50 l/min, zakładając, że natężenie przepływu w ogóle się nie zmienia, a czas odprowadzania jest stały przez osiem godzin dziennie, skumulowany zrzut ścieków może wynosić 24 ,000 litrów dziennie.
2) Przepływ chwilowy:LPM to skrót oznaczający litry na minutę, mierzony w określonym momencie (np. w mikrosekundach lub milisekundach). Dane te mają jednak zastosowanie tylko wtedy, gdy chwilowe natężenie przepływu utrzymuje się przez jedną minutę, a także pod warunkiem stałej średnicy rury. W rzeczywistości chwilowe natężenie przepływu może być wysokie lub niskie w pewnym okresie czasu, a po pewnym czasie zmierzone skumulowane natężenie przepływu nie będzie zgodne z chwilowym natężeniem przepływu. Dlatego liczba chwilowych natężeń przepływu w rzeczywistości nie wpływa ostatecznie na skumulowane natężenie przepływu. Na przykład: W okresie monitorowania przepływu trwającym dziesięć minut, chwilowy przepływ mierzony w ciągu jednej milisekundy wynosi 60 l/min, a chwilowy przepływ w kolejnej milisekundie wynosi 40 l/min, ale po dziesięciu minutach skumulowany przepływ wynosi 50 l/min.
3) Natężenie przepływu:Prędkość płynu przepływającego przez sekcję w jednostce czasu nazywana jest natężeniem przepływu i jest zwykle używana do monitorowania fizycznej ilości zmian przepływu cieczy lub gazu.
Wybór odpowiedniego przepływomierza sumującego
Płyn – co mierzysz?
Aby określić, jaki typ przepływomierza jest odpowiedni do określonego zastosowania, ważne jest, aby wiedzieć, w jakim stanie jest mierzony płyn; płyn lub gaz. Gazy ulegają kompresji i nie można ich zmierzyć za pomocą miernika cieczy. Jest to istotna informacja, którą należy znać od samego początku. W artykule skupiono się na wyborze miernika do pomiaru cieczy. Więcej informacji na temat przepływomierzy gazu można znaleźć tutaj.
Po zidentyfikowaniu płynu należy koniecznie ocenić, czy jest on czysty. Brudny płyn zawiera cząstki stałe, zwykle zwane zawiesiną, podczas gdy czysty płyn będzie wolny od cząstek. Na przykład przepływomierze, które mają zwilżone części ruchome, takie jak wyporowy (przepływomierz objętościowy) lub turbina (przepływomierz prędkościowy), nie będą odpowiednie do brudnych płynów, ponieważ będą bardziej podatne na zużycie mechaniczne, zatykanie lub erozję z powodu obecności cząstek stałych. Dlatego też przepływomierze, które mają zwilżone części ruchome, mają zasadniczo zastosowanie wyłącznie do czystych płynów. Z drugiej strony brudne płyny nadawałyby się do pracy w miernikach bezkontaktowych, takich jak elektromagnetyczne (prędkościomierz), ultradźwiękowe (prędkośćomierz) lub Coriolisa (miernik masy). Mają one również ograniczenia, ale lepiej radzą sobie z cząstkami.
Lepkość i profil płynięcia – jak gęsta lub rzadka jest ciecz?
Jednym z głównych parametrów, które należy wziąć pod uwagę przy wyborze miernika, jest lepkość płynu, czyli jego gęstość. Ponieważ zidentyfikowano mierzony płyn, można teraz przyjrzeć się jego właściwościom związanym z przepływem, takim jak lepkość. Definiuje się to jako pomiar oporu przepływu lub alternatywnie jest to tarcie wewnętrzne płynu, czyli wielkość tarcia, jakie tworzą cząsteczki, gdy przepływają po sobie. Znaczenie tego parametru w pomiarze przepływu polega na tym, że określa on, jak dobrze wymieszany jest płyn, a tym samym jak powtarzalny może być odczyt.
Informacje o przepływie – jakie jest maksymalne i minimalne natężenie przepływu?
Parametr ten jest równie ważny jak poprzednie parametry przy określaniu odpowiedniego rozmiaru miernika, który będzie odpowiedni do danego zastosowania. Natężenie przepływu to objętość lub masa płynu przepływającego/poruszającego się w jednostce czasu. Możesz przeliczyć masę na objętość poprzez gęstość (ilość objętości, jaką zajmuje płyn na jednostkę masy) lub ciężar właściwy (stosunek gęstości substancji do gęstości wody lub ile ważyłby litr płynu podzielone przez masę tej samej objętości wody).
Temperatura i ciśnienie znamionowe – jaka jest maksymalna dopuszczalna wartość?
Inne kluczowe parametry przy doborze przepływomierzy to temperatura i ciśnienie. Podobnie jak natężenie przepływu, które reprezentuje wielkość przepływomierza, parametr temperatury i ciśnienia klasyfikuje zdolność materiału licznika do wytrzymania działania energii cieplnej i sił wywieranych przez przepływający płyn.
Ponieważ lepkość jest funkcją temperatury, rzeczywiście ważne jest wzięcie tego parametru pod uwagę przy doborze rozmiaru, w taki sam sposób jak lepkość. Co więcej, temperatura robocza ma kluczowe znaczenie dla zwilżonych elementów licznika, zwłaszcza dla uszczelnień, ponieważ uszczelki mają ograniczenia temperaturowe, a niektóre materiały nie są w stanie wytrzymać ekstremalnych temperatur ani długich okresów czasu. Wreszcie temperatura pomaga podjąć decyzję, czy przyrząd elektroniczny można zamontować bezpośrednio na liczniku, czy też należy go zamontować zdalnie, ponieważ elementy elektroniczne mają ograniczenia temperaturowe.
Dokładność/Powtarzalność/Liniowość – jak dokładny i precyzyjny?
W niektórych zastosowaniach mogą być wymagane mierniki o wysokiej dokładności, np. stosowane w zastosowaniach dozujących lub w przypadku transferu rozliczeniowego (zastosowania, w których odbiorca jest obciążany opłatą na podstawie odczytu). Niedokładne odczyty powodują straty finansowe lub problemy z jakością wytwarzanego produktu. Ważne jest, aby wybrać miernik tak, aby spełniał wymaganą dokładność procesu.
Dokładność w odniesieniu do pomiaru przepływu to pomiar tego, jak blisko zmierzonej wartości generowanej przez urządzenie/instrument jest rzeczywiste natężenie przepływu. Można go wyrazić jako procent pełnej skali lub procent odczytu. Dokładność ponad zakresem lub dokładność w pełnej skali oznacza, że błąd jest stały w całym zakresie natężenia przepływu miernika. Na przykład miernik o przepływie 100 l/min i dokładności 1% pełnej skali miałby błąd 1 l/min niezależnie od tego, czy odczyt wynosi 10, czy 100 l/min. Z drugiej strony procent dokładności odczytu jest obliczany na podstawie rzeczywistego odczytu. Miernik o zakresie natężenia przepływu wynoszącym 10-100 l/min i dokładności odczytu 1% miałby błąd 1 l/min przy 100 l/min i 0,5 l/min przy 50 l/min. Jest zatem oczywiste, że miernik z dokładnością obliczoną na podstawie odczytu będzie dokładniejszy przy odczytach w niskim zakresie niż miernik z określoną dokładnością w pełnej skali.
Czy istnieją jakieś środki ostrożności, które należy podjąć podczas korzystania z licznika przepływu?
Przed użyciem przepływomierza z licznikiem należy dokładnie przeczytać i zrozumieć jego instrukcję obsługi. Pomoże to w zrozumieniu procedur prawidłowego użytkowania, konserwacji i bezpieczeństwa związanych z konkretnym typem i modelem przepływomierza sumującego. Należy także zapoznać się z etykietami ostrzegawczymi znajdującymi się na liczniku przepływu, aby zidentyfikować potencjalne zagrożenia i podjąć niezbędne środki ostrożności.
Właściwy montaż i umiejscowienie licznika przepływu ma kluczowe znaczenie dla jego dokładnej i bezpiecznej pracy. Podczas instalacji licznika postępuj dokładnie zgodnie z instrukcjami producenta, aby upewnić się, że jest on prawidłowo podłączony do rurociągu lub urządzenia i umieszczony we właściwej orientacji. Wszelkie nagłe zmiany kierunku, szczeliny lub zakręty wzdłuż rurociągu mogą powodować turbulencje i wpływać na dokładność licznika przepływu. Ponadto konieczne jest trzymanie licznika przepływu z dala od źródeł ciepła, środków chemicznych lub sprzętu elektrycznego, które mogłyby go uszkodzić lub spowodować zagrożenie bezpieczeństwa.
Podczas pracy z przepływomierzem licznikowym bardzo ważne jest noszenie niezbędnych środków ochrony osobistej. Obejmuje to rękawice, okulary ochronne i odpowiednią odzież chroniącą przed potencjalnymi zagrożeniami, takimi jak wycieki substancji chemicznych lub ostre przedmioty. Wybierz środki ochrony indywidualnej w oparciu o typ licznika przepływu i mierzone substancje, aby zapewnić maksymalną ochronę.
Niektóre typy przepływomierzy z licznikiem, takie jak przepływomierze z licznikiem elektromagnetycznym, wymagają odpowiedniego uziemienia w celu wyeliminowania zagrożeń elektrycznych. Należy postępować zgodnie z instrukcjami producenta i używać zalecanych kabli i połączeń uziemiających. Ponadto należy upewnić się, że miejsce instalacji posiada odpowiedni system uziemienia, aby zapobiec wyładowaniom elektrostatycznym.
Regularna konserwacja i kalibracja są niezbędne dla dokładnej i bezpiecznej pracy przepływomierzy licznikowych. Postępuj zgodnie z zaleceniami producenta dotyczącymi częstotliwości konserwacji i regularnie wykonuj dokładną kontrolę licznika przepływu. Obejmuje to kontrolę pod kątem oznak zużycia lub uszkodzenia, upewnienie się, że połączenia elektryczne są pewne i, jeśli to konieczne, czyszczenie licznika przepływu. Ponadto należy okresowo kalibrować licznik przepływu, aby zachować jego dokładność i niezawodność.
Jeśli licznik przepływu jest używany do pomiaru substancji niebezpiecznych, należy podjąć dodatkowe środki ostrożności, aby zapewnić bezpieczeństwo pracowników i środowiska. Może to obejmować użycie specjalistycznego sprzętu i środków ochrony osobistej, przestrzeganie określonych procedur i przeprowadzenie oceny ryzyka przed rozpoczęciem pracy. Ponadto pamiętaj o zapoznaniu się z wytycznymi i przepisami bezpieczeństwa dotyczącymi obchodzenia się z substancjami niebezpiecznymi w Twojej branży.
Kiedy przepływomierz licznika dobiegnie końca, należy go odpowiednio zutylizować, aby zapobiec jakimkolwiek szkodom dla środowiska. W zależności od typu licznika przepływu, może on zawierać materiały niebezpieczne, takie jak rtęć, dlatego istotne jest przestrzeganie właściwych wytycznych i przepisów dotyczących utylizacji. Skontaktuj się z lokalną agencją ds. ochrony środowiska, aby uzyskać pomoc w bezpiecznej i odpowiedzialnej utylizacji zużytych liczników przepływu.
Trzy rzeczy zapewniające najlepszą wydajność przepływomierza sumującego
Sprawdzanie podczas instalacji
Sprawdź, czy mierzony płyn jest jednego z dwóch rodzajów: cieczy lub gazu. Jeżeli ciecz jest dwufazowa, to licznik przepływu należy dobrać przy założeniu prowadzenia pomiarów w takich warunkach.
Instalując licznik przepływu, należy upewnić się, że jest on zawsze umieszczony w miejscu wypełnionym cieczą.
Upewnij się, że kierunek przepływu wskazany na liczniku przepływu rzeczywiście odpowiada kierunkowi przepływu płynu.
Zawsze należy upewnić się, że główna rura przepływowa (uziemienie pomiarowe) i wzmacniacz/nadajnik są prawidłowo uziemione (uziemienie ochronne).
Podczas umieszczania rurki przepływomierza licznika należy upewnić się, że w miejscu instalacji nie występują drgania (zarówno w przypadku przetwornika zintegrowanego, jak i zdalnego).
Główną rurę przepływową i przetwornik należy zainstalować jak najdalej od dużych obciążeń elektrycznych.
Sprawdź, czy zainstalowany licznik przepływu nie ma żadnych wycieków po stronie wlotowej lub wylotowej. Nieszczelności po stronie wlotowej rurki przepływowej powodują mieszanie się powietrza z mierzoną cieczą, co prowadzi do niedokładności pomiaru.
Unikaj wystawiania pilota lub wbudowanego wzmacniacza/nadajnika na bezpośrednie działanie promieni słonecznych lub deszczu.
Regularna konserwacja
W rzeczywistości licznik przepływu nie wymaga bieżącej konserwacji. Działanie przepływomierzy sumujących należy czasami porównać ze standardem, co nazywa się kalibracją. Za pomocą kalibracji można zidentyfikować odchylenie miernika od normy i to samo należy skorygować.
W przypadku większości technologii liczników wymagana jest kalibracja, ponieważ występuje kilka usterek, które mogą powodować niedokładność i które często mogą pozostać niezauważone.
Konserwacja zapobiegawcza
W przypadku przepływomierzy, takich jak zaciskowe przepływomierze ultradźwiękowe, konserwacja jest tak prosta, jak dokręcenie elementu do rury, ponieważ z czasem może się poluzować.
Należy zbadać żel sprzęgający, który został nałożony na cęgowe przepływomierze ultradźwiękowe podczas instalacji i rozruchu. Jeśli wyschnie, na powierzchnię przetwornika nałóż 2-3 mm żelu sprzęgającego, następnie zamontuj go na rurze i zabezpiecz liną.
W przypadku ultradźwiękowego przepływomierza zaciskowego ważne jest również ustawienie czujnika, które należy często sprawdzać.
Często zadawane pytania
Jesteśmy znani jako jeden z wiodących producentów i dostawców przepływomierzy licznikowych w Chinach. Jeśli zamierzasz kupić wysokiej jakości przepływomierz sumujący, zapraszamy do uzyskania więcej informacji z naszej fabryki.
