Wybierz ultradźwiękowy przepływomierz-czasowy w transporcie: zasada działania, zastosowania, instalacja i przewodnik doboru

Przepływomierz ultradźwiękowy-czasu przejazdu może zapewnić doskonałą wydajność pomiaru -, ale tylko wtedy, gdy ciecz, rura i warunki w miejscu rzeczywiście odpowiadają tej technologii. W praktyce większość problemów terenowych, które obserwujemy, nie jest spowodowana wadliwymi instrumentami. Ich korzenie sięgają procesu selekcji: błędnej zasady pomiaru cieczy, nieprawidłowych danych rur wprowadzonych podczas konfiguracji lub miejsca instalacji, które było dogodne, a nie odpowiednie.

Wielu inżynierów rozpoczyna proces selekcji od podjęcia decyzji, czy chcą:zacisnąć-, inline lub przenośna jednostka. Ta sekwencja jest odwrócona. Pierwszym pytaniem powinno być zawsze pytanie, czy warunki cieczy i rurociągów w ogóle umożliwiają stabilną transmisję sygnału ultradźwiękowego. Jeśli w płynie znajduje się zbyt wiele pęcherzyków, zawiera duże ilości zawieszonych cząstek lub rura nie jest stale napełniona, nawet wysokiej klasy przyrząd będzie miał trudności z zapewnieniem stabilnych odczytów.

W tym przewodniku omówiono zasadę działania pomiaru-czasu tranzytu, porównano ją z metodą Dopplera, zidentyfikowano warunki, w których technologia ta sprawdza się, a które nie, oraz zapewnia praktyczne ramy umożliwiające podjęcie właściwej decyzji o wyborze.

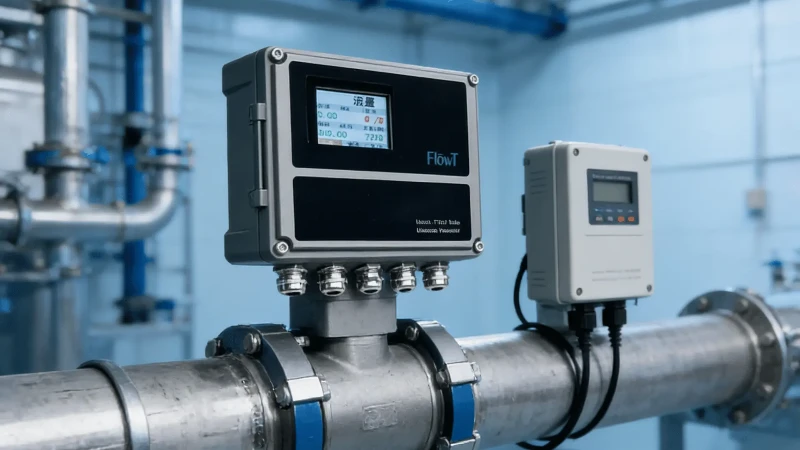

Co to jest ultradźwiękowy przepływomierz-czasu przejazdu?

Przepływomierz ultradźwiękowy-czasu przejścia określa prędkość przepływu, mierząc różnicę w czasie podróży pomiędzy dwoma impulsami ultradźwiękowymi wysyłanymi przez rurę w przeciwnych kierunkach. Jeden impuls przemieszcza się w dół - w tym samym kierunku, co przepływająca ciecz -, podczas gdy drugi przemieszcza się w górę, pod prąd. Impuls w dół dociera do odbiornika nieco szybciej. Ta różnica czasu, zwykle mierzona w nanosekundach, jest proporcjonalna do średniej prędkości cieczy wzdłuż ścieżki akustycznej.

Gdy miernik obliczy prędkość, wyprowadza objętościowe natężenie przepływu ze znanego-powierzchni przekroju poprzecznego rury. Dlatego dokładnewprowadzenie parametrów ruryInformacje o średnicy -, grubości ścianki, materiale i wyściółce - są niezwykle istotne. Błąd grubości ścianki wynoszący 1 mm w rurze DN80 może przesunąć obliczony przepływ o kilka procent, co jest błędem, z którym często spotykamy się podczas uruchamiania projektów modernizacyjnych.

Ta metoda pomiaru działa najlepiej, gdy sygnał ultradźwiękowy może przepływać w cieczy bez nadmiernego rozpraszania lub tłumienia. Dlatego też technologia-czasu tranzytowego jest najbardziej odpowiednia dla pełnych rur transportujących czyste lub lekko zanieczyszczone ciecze - do zastosowań takich jak woda uzdatniona, obieg wody lodowej, obiegi ciepłej wody, powrót kondensatu i wiele przemysłowych cieczy procesowych, które zapewniają stabilny ośrodek akustyczny. Aby uzyskać głębsze wyjaśnienie związanej z tym fizyki, zobaczzasada ultradźwiękowego pomiaru przepływu.

Międzynarodowy standardISO12242definiuje wymagania dotyczące wydajności, kalibracji i instalacji liczników-czasu przejazdu w cieczy. Odpowiednia norma ASME,ASME MFC-5.1, obejmuje podobne podstawy i zawiera dodatkowe wytyczne dotyczące źródeł błędów i procedur weryfikacji. Obie normy podkreślają ten sam punkt: technologia ta jest przeznaczona do jednofazowych, jednorodnych cieczy w całkowicie wypełnionych przewodach.

Tranzyt-Czas a Doppler: która metoda ultradźwiękowa pasuje do Twojego zastosowania?

Czas-przejścia i Doppler to dwie główne gałęzieultradźwiękowy pomiar przepływu, ale są one przeznaczone do zasadniczo różnych warunków płynów. Wybór między nimi jest jedną z najważniejszych decyzji w procesie selekcji -, a pomylenie tych dwóch jest jedną z najczęstszych przyczyn słabej wydajności w terenie.

Jak działa pomiar czasu-transportu

W liczniku czasu-przepływu sparowane przetworniki na przemian wysyłają i odbierają impulsy ultradźwiękowe przez ciecz. Ponieważ płyn jest w ruchu, impuls przemieszczający się z przepływem dociera do odbiornika nieco szybciej niż impuls przemieszczający się pod prąd. Przetwornik mierzy tę różnicę i przekształca ją w średnią prędkość przepływu wzdłuż ścieżki akustycznej.

Aby ta metoda dawała wiarygodne wyniki, sygnał ultradźwiękowy musi przechodzić przez ciecz z minimalnymi zniekształceniami. Pęcherzyki, zawieszone cząstki i nadmierne turbulencje rozpraszają lub osłabiają sygnał, zmniejszając dokładność pomiaru lub powodując całkowitą utratę sygnału. Dlatego właśnie liczniki czasu-przepływu najlepiej nadają się do czystych lub lekko zanieczyszczonych płynów w pełnych-rurach, zamkniętych systemach.

Jak działa pomiar Dopplera

A Przepływomierz ultradźwiękowy Doppleradziała na zupełnie innej zasadzie. Zamiast mierzyć różnicę czasu, wykrywa przesunięcie częstotliwości fal ultradźwiękowych odbitych od cząstek lub pęcherzyków gazu zawieszonych w płynie. Innymi słowy, wymaga reflektorów w cieczy, aby wygenerować mierzalny sygnał.

To sprawia, że ​​technologia Dopplera lepiej sprawdza się w przypadku brudnych cieczy, szlamu, surowych ścieków lub płynów o wysokim stężeniu unoszonego powietrza. Tam, gdzie licznik-czasu tranzytu miałby problemy ze względu na słabą transmisję sygnału, miernik dopplerowski może faktycznie skorzystać na obecności cząstek stałych i pęcherzyków.

Tabela porównawcza

Zasada szybkiej decyzji

Prosta heurystyka zapobiega wielu błędom aplikacji:

• Jeśli ciecz jest czysta, a rura pozostaje pełna →{0}}czas tranzytu jest właściwym punktem wyjścia.
• Jeśli w cieczy znajdują się widoczne ciała stałe, zawiesina lub trwałe pęcherzyki → najpierw przeanalizuj metodę Dopplera lub inną technologię.
• Jeśli stan cieczy z biegiem czasu zmienia się od czystej do brudnej → rozważ zastosowanie mierników dwu-technologicznych lub skonsultuj się z inżynierem aplikacji przed podjęciem decyzji.

Wiele problemów z przepływomierzami ultradźwiękowymi w terenie wynika w rzeczywistości z niedopasowania technologii. Jeśli stan płynu nie odpowiada zasadzie pomiaru, zmiana marki lub modelu nie rozwiąże problemu.

Kiedy licznik czasu-w transporcie jest właściwym wyborem?

Technologia-czasu tranzytu jest właściwym wyborem, gdy spełnione są dwa warunki: warunki procesu zapewniają stabilną transmisję sygnału ultradźwiękowego, a użytkownik ceni praktyczne korzyści wynikające z nie-inwazyjnego lub niewymagającego-obsługi pomiaru przepływu.

Z naszego doświadczenia wynika, że ​​najsilniejsze aplikacje mają następujące cechy:

• Systemy czystej wody i HVAC:Pętle wody lodowej, sieci ciepłej wody, obiegi wody skraplacza i linie powrotne kondensatu -, te płyny są przewidywalne akustycznie, a rury są zazwyczaj pełne przez cały czas. Liczniki czasu-transportu są szczególnie popularne w pomiarach BTU/energii w zastosowaniach HVAC, gdzie nie-inwazyjna instalacja pozwala uniknąć wyłączenia systemu.
• Dystrybucja wody uzdatnionej i pitnej:Miejskie sieci wodociągowe i przemysłowe wodociągi, w których woda została przefiltrowana lub uzdatniona chemicznie. Zastosowania te charakteryzują się zerowym spadkiem ciśnienia i minimalnymi wymaganiami konserwacyjnymi.
• Przemysłowe pętle chłodnicze i użytkowe:Systemy wody chłodzącej z zamkniętym-obiegiem w elektrowniach, zakładach produkcyjnych i lokalnych sieciach energetycznych. Ciecz jest zazwyczaj dobrze-kondycjonowana, a rury są stale napełnione pod dodatnim ciśnieniem.
• Prace modernizacyjne i weryfikacyjne: Zaciśnij-metryIprzenośne przepływomierze ultradźwiękowesą nieocenione przy weryfikacji istniejących liczników, wykonywaniu audytów energetycznych, bilansowaniu systemów i tymczasowych kampaniach pomiarowych - w sytuacjach, gdy cięcie rury jest niepraktyczne lub zbyt kosztowne.

Kolejny powód, dla którego inżynierowie faworyzują tę technologię: nie powoduje ona strat ciśnienia. W projektach zarządzania energią dodanie punktu pomiarowego, który nie zwiększa kosztów pompowania, jest znaczącą zaletą operacyjną.

Kiedy należy unikać pomiaru-czasu transportu?

Wiedząc kiedyniekorzystanie z tej technologii jest tak samo ważne, jak wiedza, kiedy pasuje. Najczęstsze tryby awarii nie są defektami przyrządu, - są to niedopasowania aplikacji.

Nadmierne pęcherzyki lub wysoka zawartość substancji stałych.Jest to najczęstsza przyczyna złego-czasu przejazdu. Nawet niewielkie ilości unoszonego powietrza mogą powodować znacznie większe zakłócenia, niż wielu użytkowników się spodziewa. Ciecz, która wydaje się wizualnie przezroczysta, może nadal zawierać sporadyczne mikro-pęcherzyki -, na przykład za pompą o marginalnym NPSH lub w systemach, w których podczas zmian obciążenia występuje kawitacja. W takich przypadkach sygnał ultradźwiękowy jest rozpraszany, a odczyty stają się błędne lub całkowicie zanikają.

Częściowo wypełnione rury.Pomiar czasu-przejścia zakłada, że ​​ścieżka ultradźwiękowa przecina pełny, znany-przekrój rury. Jeśli rura jest częściowo pełna, - co jest powszechne w-liniach zasilanych grawitacyjnie, kolektorach spustowych lub systemach, które opróżniają się podczas wyłączania, - ścieżka sygnału zmienia się w nieprzewidywalny sposób, a obliczony przepływ staje się bez znaczenia.

Poważne wewnętrzne osadzanie się kamienia lub korozja.W przypadku projektów modernizacyjnych obejmujących starsze rury ze stali węglowej ciężkie osady wewnętrzne mogą zmniejszyć efektywny otwór, zmienić ścieżkę akustyczną i pogorszyć sprzężenie sygnału. Miernik cęgowy-zamontowany na 20-letniej-linii wody lodowej ze znaczną gruźlicą nie będzie działał tak samo jak to samo urządzenie na nowej rurze ze stali nierdzewnej. W takich sytuacjach sprawdzenie stanu wewnętrznego rury przed przystąpieniem do montażu zaciskowego może zaoszczędzić sporo czasu na rozwiązywaniu problemów.

Trudne warunki na wykładzinie lub ścianie.Niektóre wykładziny rurowe -szczególnie gruba guma,-kompozyty wielowarstwowe lub powłoki delaminowane - mogą absorbować lub przekierowywać sygnał ultradźwiękowy. Jeżeli materiał i grubość wykładziny są nieznane lub niespójne, miernik może nie uzyskać stabilnego sygnału.

Ekstremalne wibracje i zakłócenia elektromagnetyczne (EMI).Chociaż mierniki ultradźwiękowe nie są urządzeniami elektromagnetycznymi, silne wibracje mechaniczne w pobliżu ciężkich maszyn i silne zakłócenia elektromagnetyczne pochodzące z napędów o zmiennej-częstotliwości lub sprzętu spawalniczego mogą zakłócać przetwarzanie sygnału. Właściwe prowadzenie kabli, uziemienie i izolacja montażowa stają się niezbędne w takich środowiskach.

Skrajności procesu.Bardzo wysokie temperatury (powyżej 150–200 stopni w zależności od konstrukcji przetwornika), ekstremalne ciśnienia lub niebezpieczne warunki procesowe mogą przekraczać limity standardowych przetworników i materiałów sprzęgających. Zasada pomiaru może być odpowiednia, ale sprzęt czujnika musi pasować do środowiska procesowego.

Kluczowe czynniki, które należy ocenić przed wyborem-przepływomierza w transporcie publicznym

Skuteczna selekcja zaczyna się od oceny procesu, a nie preferencji produktu. Poniżej znajdują się czynniki, które mają największe znaczenie - w przybliżeniu w kolejności, w jakiej powinny być oceniane.

Charakterystyka płynu

Zacznij od samego płynu: jak czysty jest? Czy zawiera rozpuszczony gaz, porwane powietrze, zawieszone ciała stałe, kryształy lub włókna? Czy skład jest stabilny, czy też zmienia się w zależności od warunków procesu?

Liczniki-czasu przejazdu wymagają spójnego ośrodka akustycznego. Płyn, który w naczyniu na próbkę jest czysty, może zachowywać się inaczej w rurociągu - szczególnie za pompami, zaworami regulacyjnymi lub punktami mieszania, gdzie spadki ciśnienia mogą spowodować uwolnienie rozpuszczonego gazu. Jednym z najbardziej niedocenianych problemów w tej dziedzinie jest sporadyczne powstawanie pęcherzyków, które występuje tylko w określonych warunkach pracy, przez co jest niewidoczne podczas wstępnych badań miejsca.

Stan i materiał rur

Rozmiar rury, materiał, grubość ścianki i stan powierzchni wewnętrznej wpływają na wybór przetwornika i jakość sygnału. Różne materiały rurowe - stal węglowa, stal nierdzewna, miedź, PCV, żeliwo, żeliwo sferoidalne, GFK - w różny sposób przekazują ultradźwięki iparametry ściany bezpośrednio wpływają na dokładność pomiaru.

Na szczególną uwagę zasługują instalacje modernizacyjne. Stara rura ze stali węglowej DN150 z 15-letnim stażem może mieć nominalne dane na rysunkach technicznych, ale rzeczywista grubość ścianki i stan wewnętrzny mogą znacznie się różnić. Używanie nominalnych danych rur bez weryfikacji w terenie jest jednym z najczęstszych źródeł błędów pomiarowych w zastosowaniach z obejmą-.

Warunki procesu

Temperatura, ciśnienie i zakres przepływu wpływają zarówno na przydatność miernika, jak i na osiągalną wydajność. Niektóre aplikacje mają szerokie wymagania dotyczące ograniczenia przepływu; inne wymagają stabilnego pomiaru przy bardzo małych prędkościach. Licznik należy dobrać do rzeczywistego okna pracy, a nie do maksimum projektowego.

Równie ważne: upewnij się, że rura w punkcie pomiarowym jest zawsze pełna. Linia, która czasami jest częściowo zapełniona - z powodu działania grawitacji, złego projektu drenażu lub cykli przestojów -, będzie generować w tych okresach niewiarygodne dane. Jeśli aplikacja wymaga pomiaru w warunkach częściowo pełnych, czas-transportu jest niewłaściwym podejściem.

Wymagania dotyczące dokładności

Nie każda aplikacja wymaga tego samego poziomu wydajności. Licznik używany do monitorowania trendów procesowych ma bardzo różne wymagania od licznika używanego do rozliczania energiiISO12242wytyczne lub przydział-związany z opieką.

Pomaga odróżnić powtarzalność od absolutnej dokładności. Wielu inżynierów potrzebuje przede wszystkim stabilnych trendów - i możliwości niezawodnego wykrywania zmian w czasie. Inni potrzebują, aby raportowana wartość była zgodna z identyfikowalnym odniesieniem w ramach określonej tolerancji. Im bardziej rygorystyczne są wymagania dotyczące dokładności, tym ważniejsza staje się jakość instalacji, dokładność danych o rurach i typ licznika. W przypadku zastosowań rozliczeniowych lub umownych liczniki liniowe (szpulowe) z kalibracją fabryczną zazwyczaj zapewniają największą pewność.

Typ instalacji

Wybór pomiędzyzacisnąć-liczniki wprowadzane i wbudowane wymagają-kompromisu między wygodą, kosztami i pewnością pomiaru:

• Zaciśnij-:Bez cięcia rur, bez przerywania procesu, minimalne ryzyko. Idealny do modernizacji, tymczasowej weryfikacji i zastosowań, w których wyłączenie jest kosztowne. Wydajność zależy w dużym stopniu od stanu powierzchni rury, sprzężenia przetwornika i dokładności wprowadzonych parametrów. Najlepiej nadaje się do czyszczenia rur o znanych parametrach ścian.Dowiedz się więcej o ograniczaniu-współczynników dokładności.
• Wprowadzenie:Czujniki wnikają w ścianę rury, zapewniając bardziej bezpośredni kontakt akustyczny z cieczą. Dobry kompromis w przypadku większych rur (zwykle DN200 i większych), gdzie wydajność-zacisku może być ograniczona, a mierniki liniowe z pełnym-przelotem są niepraktyczne lub zbyt kosztowne.
• Inline (szpula-):Fabrycznie-zaprojektowana sekcja pomiarowa ze zoptymalizowaną geometrią przetwornika. Zapewnia najbardziej kontrolowane i powtarzalne warunki pomiaru. Preferowane, gdy priorytetem jest wysoka dokładność, trwała instalacja i identyfikowalna kalibracja.

Zdecyduj także, czy aplikacja wymaga instalacji stałej, czy teżprzenośny miernikdo celów diagnostycznych i kampanii-krótkoterminowych.

Integracja wyników i systemu

Najlepszy licznik to taki, który nie tylko wykonuje pomiary prawidłowo, ale także płynnie integruje się z systemem sterowania lub monitorowania instalacji. Wymagania wyjściowe mogą obejmować sygnał analogowy 4–20 mA, wyjście impulsowe, przekaźnik, Modbus RTU/TCP, HART lub wbudowaną rejestrację danych. Przed złożeniem zamówienia należy potwierdzić typ zasilacza, wymagania dotyczące wyświetlacza i warunki okablowania.

Licznik, który idealnie pasuje do aplikacji hydraulicznej, ale nie może komunikować się z istniejącym systemem BMS lub SCADA, nadal będzie powodować opóźnienia w projekcie. Jest to szczególnie powszechny problem w projektach modernizacji HVAC, gdzie system zarządzania budynkiem oczekuje określonego protokołu komunikacyjnego.

Środowisko witryny

Warunki środowiskowe silnie wpływają na-długoterminową niezawodność. Przed sfinalizowaniem wyboru należy ocenić ekspozycję na zewnątrz, wnikanie wilgoci, bezpośrednie światło słoneczne, ograniczony dostęp konserwacyjny, hałas elektryczny z napędów VFD i rozruszników silników oraz klasyfikację obszaru niebezpiecznego.

W zakładach przemysłowych dostęp fizyczny może być równie ważny jak wydajność pomiarów. Licznik zainstalowany w miejscu wymagającym rusztowania podczas każdej wizyty konserwacyjnej zostanie w końcu zaniedbany -, a zaniedbane liczniki będą generować niewiarygodne dane.

Główne typy środków transportu-Przepływomierze ultradźwiękowe czasu

Liczniki-czasu przejazdu są dostępne w kilku konfiguracjach, z których każda jest zaprojektowana pod kątem innej strategii instalacji i wymagań dotyczących wydajności.

Zacisk-w transporcie-przepływomierzy czasu

Zaciśnij-metryzamontować przetworniki na zewnątrz rury. Są popularne, ponieważ pozwalają uniknąć przecięcia rur, nie powodują spadku ciśnienia i eliminują ryzyko zanieczyszczenia. W przypadku prac modernizacyjnych, pomiarów tymczasowych i zastosowań, w których zamknięcie procesu jest kosztowne lub niepraktyczne, często stanowią one naturalny pierwszy wybór.

Ich ograniczenia stają się widoczne w przypadku złych warunków rurowych. Silne osadzanie się kamienia, nieznana grubość ścianek, grube lub uszkodzone wykładziny i ekstremalne temperatury mogą obniżyć jakość sygnału. W przypadku starszych rur pomiar rzeczywistej grubości ścianki za pomocą ultradźwiękowego miernika grubości przed zamontowaniem obejmy-na mierniku to krok, który szybko się zwraca. W przypadku zastosowań o małych-średnicach specjalistyczne-rozwiązania z obejmami do małych rur-rozwiązują wyjątkowe wyzwania związane z rurociągami kompaktowymi.

Wstawianie tranzytu-Przepływomierze czasu

Mierniki wprowadzane umieszczają czujniki w ścianie rury w taki sposób, że ścieżka ultradźwiękowa oddziałuje bezpośrednio z cieczą, a nie przechodzi przez ściankę rury. To podejście jest preferowane w przypadku większych rur (DN200 i więcej), gdy wymagana jest instalacja na stałe, a działanie zacisku-może być ograniczone. Dowiedz się więcej oCharakterystyka miernika wstawiania.

Instalacja wymaga-gniazda na gorąco lub zatrzymania procesu w celu umieszczenia czujnika, ale wynikowy pomiar jest zazwyczaj bardziej stabilny i mniej wrażliwy na stan ścianki rury niż konfiguracja z zaciskiem.

Przepływomierze liniowe (-szpulowe)-przepływowe

Liczniki liniowe instaluje się jako część systemu rurociągów. Geometria pomiaru jest kontrolowana przez producenta, więc długość ścieżki akustycznej, ustawienie przetwornika i kondycjonowanie przepływu są optymalizowane podczas produkcji. Dzięki temu uzyskuje się najbardziej stabilne i powtarzalne warunki pomiaru dostępne w technologii-czasu tranzytowego.

Liczniki liniowe są zwykle wybierane, gdy wyższa dokładność, instalacja na stałe, identyfikowalność kalibracji fabrycznej i dobrze-dokładnie określona niepewność są priorytetami -, np. rozliczanie energii, przekazywanie rozliczeń lub kontrola procesów w branżach regulowanych.

Modele przenośne i przenośne

Przenośne liczniki czasu-transportusą szeroko stosowane w diagnostyce, uruchamianiu systemów, weryfikacji w terenie i-krótkoterminowych badaniach przepływu. Umożliwiają technikom sprawdzanie istniejących liczników, równoważenie systemów hydraulicznych, przeprowadzanie audytów energetycznych i rozwiązywanie problemów procesowych bez instalowania stałego oprzyrządowania.

Ich siłą jest elastyczność i szybkość wdrożenia. Ponieważ jednak operator musi za każdym razem konfigurować przetworniki i wprowadzać dane dotyczące rur, jakość pomiarów jest w większym stopniu zależna od operatora- niż w przypadku liczników zainstalowanych na stałe.

Modele przeciwwybuchowe-i modele obszarów niebezpiecznych

W sklasyfikowanych obszarach niebezpiecznych mogą być wymagane konstrukcje{{0}przeciwwybuchowe (Ex d), ognioszczelne lub iskrobezpieczne (Ex i), w zależności od klasyfikacji strefy i grupy gazów. Proces selekcji musi uwzględniać nie tylko wydajność przepływu, ale takżeATEXlub IECEx, wymagania dotyczące obudowy, specyfikacje dławików kablowych i praktyki uziemiania.

Najlepsze praktyki instalacyjne zapewniające niezawodny pomiar

Nawet doskonale dobrany miernik może dawać słabe wyniki, jeśli zostanie zainstalowany niedbale. W wielu sytuacjach w terenie różnica między wiarygodnym odczytem a frustrującym odczytem sprowadza się do jakości instalacji. Szczegółowe wskazówki dotyczące montażu czujnika można znaleźć w dokumencieprzewodnik instalacji krok-po-kroku.

Zapewnij pełny-przekrój rury

Wydaje się to oczywiste, ale jest pomijane częściej, niż większość inżynierów zdaje sobie sprawę. Rury na górze pionowych pionów, za częściowo otwartymi zaworami regulacyjnymi oraz w systemach, w których następuje opróżnianie podczas przestoju, często są częściowo pełne. Licznik-czasu przejazdu zainstalowany w takim punkcie będzie generował odczyty -, ale będą one błędne.

Najlepsza praktyka: instaluj miernik na poziomym odcinku rury, najlepiej w dolnej części systemu, gdzie ciśnienie hydrauliczne gwarantuje pełny przepływ. Jeśli rura biegnie pionowo, przepływ powinien przemieszczać się w górę przez sekcję pomiarową.

Zapewnij odpowiedni prosty bieg

Miejsca znajdujące się bezpośrednio za pompami, kolankami, trójnikami, częściowo otwartymi zaworami lub reduktorami powodują zakłócenie profili prędkości, które pogarszają dokładność.Niewystarczające proste odcinki rurnależą do najczęstszych przyczyn odchyleń pomiaru.

Ogólną wytyczną jest zapewnienie co najmniej 10 średnic rury w odcinku prostym przed punktem pomiarowym i 5 średnic za punktem pomiarowym. Bardziej złożone zakłócenia na dopływie -, takie jak dwa-z-płaszczyzny kolanka lub częściowo otwarta przepustnica -, mogą wymagać 20 lub więcej średnic przed zaworem. W przypadku liczników liniowych z wbudowanym-kondycjonowaniem przepływu wymagania mogą zostać zmniejszone zgodnie ze specyfikacjami producenta.

Sprawdź stan rury

W przypadku instalacji-za pomocą zacisków niezbędne jest odpowiednie przygotowanie powierzchni. Usuń farbę, rdzę i luźny kamień z obszaru montażu przetwornika. W przypadku starych rur użyj ultradźwiękowego miernika grubości, aby sprawdzić rzeczywistą grubość ścianki. - Nie opieraj się na danych nominalnych z rysunków- sprzed kilkudziesięciu lat.

Wewnątrz, silny kamień lub gruźlica mogą zmienić efektywny otwór i zmienić ścieżkę akustyczną. Jeśli podejrzewasz znaczne osady wewnętrzne, uwzględnij to w danych rury lub rozważ zastosowanie rozwiązań alternatywnych w postaci wstawiania lub inline.

Zadbaj o prawidłową instalację elektryczną

Dobre uziemienie, odpowiednie poprowadzenie kabli (oddzielone od kabli zasilających i linii wyjściowych VFD) oraz odpowiednie ekranowanie pomagają utrzymać stabilność sygnału. W środowiskach o wysokim poziomie zakłóceń elektromagnetycznych należy używać kabli ekranowanych i utrzymywać kable tak krótkie, jak to możliwe. Zła instalacja elektryczna jest zaskakująco częstym źródłem niewyjaśnionych wahań sygnału, za które obwinia się sam licznik.

Typowe problemy i wskazówki dotyczące rozwiązywania problemów

Problemy terenowe związane z licznikami-czasu przejazdu zazwyczaj można podzielić na kilka powtarzających się kategorii. Przed stwierdzeniem, że przyrząd jest uszkodzony, należy systematycznie sprawdzać te obszary. Szerszy przegląd metod rozwiązywania problemów można znaleźć w artykuletypowe techniki rozwiązywania problemów z przepływomierzami ultradźwiękowymi.

Słaby lub brakujący sygnał.Najczęstsza skarga terenowa. W większości przypadków podstawową przyczyną nie jest awaria sprzętu. Najpierw sprawdź: Czy dane rury (średnica, grubość ścianki, materiał, wykładzina) zostały wprowadzone prawidłowo? Czy rozstaw przetworników jest ustawiony zgodnie z wartością obliczoną przez przetwornik? Czy jakość sprzęgła jest odpowiednia? - zastosowano właściwe sprzęgło, nie ma szczelin powietrznych, dobry kontakt czujnika? Czy stan cieczy jest odpowiedni - bez nadmiernych pęcherzyków, bez częściowej rury?

Niestabilne lub zmienne odczyty.Często spowodowane warunkami związanymi z procesem-, a nie usterkami elektroniki. Przerywane pęcherzyki powietrza, turbulencje spowodowane pobliskimi zakłóceniami, wibracje mechaniczne przenoszone przez rurę lub częściowy stan rury podczas zmian obciążenia to typowe przyczyny. Zawężenie zakresu korelacji niestabilności ze zmianami procesu (uruchomienia pomp, ruchy zaworów, zmiany obciążenia) pomaga zidentyfikować przyczynę.

Duże odchylenie od licznika referencyjnego.Przed stwierdzeniem, że miernik ultradźwiękowy jest nieprawidłowy, należy sprawdzić, czy miernik referencyjny jest prawidłowo zainstalowany i odpowiedni dla tych samych warunków procesu. Widzieliśmy wiele przypadków, w których zakładano, że starzejący się miernik magnetyczny lub miernik turbinowy jest „prawdą” -, ale ich działanie uległo pogorszeniu z powodu zanieczyszczenia elektrod, zużycia łożysk lub zmienionych warunków procesu. Sprawdź także, czy dane rur wprowadzone do miernika ultradźwiękowego są prawidłowe; błąd grubości ścianki wynoszący 2 mm może przesunąć odczyt o 3–5% w przypadku mniejszych rur.

Nieprawidłowe wprowadzenie parametrów.Liczniki czasu-transportu w dużym stopniu zależą od dokładnych parametrów rur. Typowe błędy przy wprowadzaniu danych obejmują użycie nominalnej średnicy rury zamiast rzeczywistej średnicy zewnętrznej, wprowadzenie niewłaściwej grubości ścianki dla danego zestawienia rur, pominięcie lub nieprawidłowe określenie wykładziny oraz wybranie niewłaściwego materiału rury. Te błędy konfiguracji są banalne, ale mają bezpośredni wpływ na dokładność pomiaru.

Złe sprzęgło lub zła pozycja montażowa.W przypadku systemów zaciskowych-wyrównanie przetwornika, ciśnienie montażowe, przygotowanie powierzchni i jakość łącznika mają większe znaczenie, niż wielu użytkowników się spodziewa. Czujnik, który zmienia pozycję pod wpływem wibracji lub cykli termicznych, będzie generował odczyty dryfujące. Warto dołożyć dodatkowego wysiłku, aby zabezpieczyć przetworniki za pomocą odpowiednich uchwytów montażowych - zamiast polegać wyłącznie na paskach, które z czasem mogą się poluzować -.

Typowe zastosowania

Usługi HVAC i budowlane

Liczniki-czasu przejazdu są szeroko stosowane w instalacjach budowlanych do pomiaru wody lodowej, ciepłej wody, wody ze skraplacza ipomiar energii (pomiar BTU). Ich nie-inwazyjny charakter sprawia, że ​​idealnie nadają się do prac modernizacyjnych w istniejących budynkach, w których modyfikacje rur są kosztowne i uciążliwe. W dużych budynkach komercyjnych i instytucjonalnych liczniki cęgowe-są powszechnie stosowane do bieżącego zarządzania energią i sprawdzania wydajności starzejących się liczników liniowych.

Uzdatnianie i dystrybucja wody

Miejskie stacje uzdatniania wody i sieci dystrybucyjne to naturalne zastosowania technologii czasu-transportowego. Woda jest zazwyczaj czysta lub dobrze-uzdatniona, rury są pełne pod ciśnieniem, a wymóg zerowego spadku ciśnienia sprawia, że ​​mierniki ultradźwiękowe są atrakcyjne w porównaniu z alternatywami-różnicowymi lub mechanicznymi. Ultradźwiękowe przepływomierze wody pełnią w tych systemach zarówno funkcję stałego monitorowania, jak i przenośną weryfikację.

Obiekty przemysłowe i chłodzenie procesowe

W obiegach wody chłodzącej w elektrowniach, zakładach petrochemicznych, fabrykach półprzewodników i zakładach produkcyjnych często wykorzystuje się-mierniki czasu tranzytu do monitorowania przepływu i optymalizacji zużycia energii. Sieci energetyczne - zarówno grzewcze, jak i chłodnicze - wykorzystują te liczniki do pomiaru produkcji i zużycia w sieciach dystrybucyjnych.

Tymczasowe audyty weryfikacyjne i energetyczne

Przenośne liczniki są cennymi narzędziami do programów konserwacji i audytów zakładów. Umożliwiają operatorom weryfikację zainstalowanych liczników, diagnozowanie problemów z dystrybucją przepływu i gromadzenie danych do badań efektywności energetycznej bez konieczności instalowania na stałe. W sytuacjach, gdy roślina podejrzewa istnienieprzepływomierz elektromagnetycznylub miernik mechaniczny uległ przesunięciu, przenośny ultradźwiękowy pomiar kontrolny zapewnia szybkie i niezależne-odniesienie.

Ramy szybkiej decyzji

Skorzystaj z tych ram jako narzędzia do szybkiego przeglądu przed przystąpieniem do szczegółowej oceny produktu:

Ostateczna lista kontrolna wyboru

Przed złożeniem zamówienia upewnij się, że na każde z tych pytań istnieje jasna odpowiedź:

• Czy rura w miejscu pomiaru jest stale pełna?
• Czy ciecz jest wystarczająco czysta, aby można było zmierzyć-czas przejścia - minimalne pęcherzyki i niską zawartość zawieszonych cząstek stałych?
• Czy znasz rzeczywisty materiał rury, średnicę zewnętrzną, grubość ścianki i wykładzinę (jeśli występuje)?
• Czy istnieje odpowiedni prosty przebieg rury przed i za zaworem?
• Jaki poziom dokładności jest faktycznie wymagany na poziomie - trendów, rozliczeń za energię lub-poziomu opieki?
• Czy wystarczający jest-metr cęgowy, czy też włożenie lub podłączenie na linii zapewni większą pewność?
• Czy miernik musi działać w obszarze niebezpiecznym, w ekstremalnych temperaturach lub w środowisku zewnętrznym?
• Czy typ wyjścia, protokół komunikacyjny, zasilanie i wymagania dotyczące wyświetlacza są zgodne z Twoim systemem?
• Czy można bezpiecznie uzyskać dostęp do licznika w celu instalacji i przyszłej konserwacji?

Dokładny proces selekcji daje odpowiedzi na te pytania przed wysyłką licznika -, a nie po tym, jak odczyty w terenie staną się wątpliwe.

Często zadawane pytania

Czy ultradźwiękowy przepływomierz-czasowy może mierzyć ścieki?

Zależy to od jakości ścieków. Oczyszczone ścieki o niskiej zawartości zawieszonych cząstek stałych i minimalnej ilości porwanego powietrza mogą dobrze współpracować z technologią-czasu tranzytowego. Surowe, nieoczyszczone ścieki o dużej zawartości substancji stałych lub intensywnego napowietrzenia nie nadają się do pomiaru - miernika Dopplera lubprzepływomierz elektromagnetycznyjest zazwyczaj lepszym wyborem dla tych zastosowań.

Jak dokładny jest przepływomierz cęgowy-na transporcie-?

W dobrych warunkach - czysta rura, dokładne dane dotyczące ścian, prawidłowa instalacja przetwornika, wystarczający prosty przebieg - wiele cęgów-na licznikach osiąga ±1% do ±2% odczytu. Jednakże dokładność pogarsza się w przypadku złego stanu rur, wprowadzenia nieprawidłowych parametrów lub nieodpowiedniej instalacji. W zastosowaniach wymagających większej niepewności preferowane są mierniki liniowe z kalibracją fabryczną. Widziećczynniki wpływające na dokładność-zacisku.

Co powoduje utratę sygnału w-mierniku czasu tranzytu?

Najczęstsze przyczyny to: pęcherzyki lub cząstki w płynie rozpraszające sygnał, nieprawidłowy odstęp przetworników, słabe połączenie między przetwornikiem a powierzchnią rury, nieprawidłowe dane rury (szczególnie grubość ścianki) oraz poważne wewnętrzne osadzanie się kamienia lub korozja. W większości przypadków rozwiązanie jednego lub więcej z tych problemów przywraca sygnał. Aby uzyskać więcej informacji, zobaczczynniki wpływające na wydajność pomiaru.

Czy może działać na częściowo wypełnionych rurach?

Nie. Pomiar-czasu przejazdu wymaga całkowicie wypełnionej rury. Jeśli rura nie zawsze jest pełna, miernik nie będzie w stanie utrzymać prawidłowej ścieżki akustycznej w oczekiwanym- przekroju, a obliczony przepływ będzie nieprawidłowy. Zastosowania z częściowo wypełnionymi warunkami wymagają innego podejścia pomiarowego.

Jaka jest różnica między licznikami czasu-przepływowymi-i wbudowanymi-?

Zacisk-na mierniku montowany zewnętrznie - nie jest wymagane cięcie rury -, ale jego działanie zależy od stanu powierzchni rury, charakterystyki ścianki i prawidłowego wprowadzenia parametrów. Mierniki liniowe ({4}}szpulowe) są zintegrowane z rurą i mają-fabrycznie kontrolowaną geometrię pomiaru i kalibrację. Liczniki liniowe zazwyczaj oferują większą dokładność i-długoterminową stabilność, ale wymagają większego wysiłku i kosztów instalacji. Właściwy wybór zależy od wymagań dotyczących dokładności, ograniczeń instalacyjnych i budżetu projektu.

Wniosek

Przepływomierz ultradźwiękowy-czasu tranzytu to doskonały wybór do stosowania w przypadku czystych-cieczy i pełnych-rur, gdzie inżynierowie chcą niezawodnego pomiaru przepływu bez strat ciśnienia -, a w wielu przypadkach bez przecinania rury. Szczególnie dobrze sprawdza się w instalacjach wodnych, zarządzaniu energią HVAC, zakładach przemysłowych i przenośnych pracach weryfikacyjnych.

Jednak najlepszego miernika nie wybiera się wyłącznie na podstawie rodzaju produktu. Jest on wybierany poprzez systematyczne dopasowywanie zasady pomiaru do stanu cieczy, potwierdzanie, że stan rury zapewnia niezawodną transmisję sygnału, wybór typu instalacji odpowiedniego do wymagań dokładności oraz weryfikację, czy spełnione są wymagania dotyczące środowiska miejsca i integracji systemu.

W praktyce większości problemów w terenie można zapobiec przed rozpoczęciem instalacji. Dokładny proces selekcji to nie tylko etap zakupu -, to podstawa długoterminowej-rzetelności pomiarów. Jeśli potrzebujesz pomocy w ocenie, czy technologia-czasu tranzytowego pasuje do Twojego konkretnego zastosowania,skontaktuj się z naszym zespołem inżynierów aplikacjiw celu uzyskania wskazówek.
