Czy zacisk przepływomierza ultradźwiękowego-wymaga instalacji?
Miejski zakład wodociągowy w Wuppertalu skraca swój harmonogram konserwacji o 400 godzin rocznie. Ich sekret? Mierniki, które można podłączyć w 15 minut bez dotykania ani jednej rury.
Pytanie nie dotyczy tego, czy cęgi-na licznikach ultradźwiękowych wymagają instalacji-, czyż nie? Ale oto, o czym nikt nie wspomina: instalacja w zerowym stopniu przypomina to, co nazwalibyście „instalacją” z tradycyjnymi licznikami. Podczas gdy wtykane mierniki elektromagnetyczne wymagają ekip spawalniczych,-zezwoleń na podłączenie na gorąco i 2-godzinnych przestojów, które kosztują tysiące obiektów w przeliczeniu na lokalizację, mierniki cęgowe stanowią wyzwanie dla całego założenia. Jeden technik. Piętnaście minut. Zero modyfikacji rur. Proces ten jest tak zasadniczo odmienny, że nazywanie obu „instalacjami” przesłania rewolucję w pomiarze przepływu.
To rozróżnienie ma większe znaczenie niż semantyka. W 2024 r. ograniczenie-liczników przejęło 50% z 2,15 miliarda dolarówprzepływomierz ultradźwiękowyrynku właśnie dlatego, że ich metodologia instalacji rozwiązuje problemy, jakie stwarzają tradycyjne liczniki. Jednak nadal utrzymują się błędne przekonania,-operatorzy zakładają, że „brak instalacji” oznacza prostotę-i{3}}użytkowania, podczas gdy inni uważają, że technologia ta poświęca dokładność na rzecz wygody.
Żadne z nich nie jest prawdą.
Co właściwie oznacza „instalacja” w przypadku założonego zacisku-przepływomierza ultradźwiękowego
Paradoks zacisku-w licznikach ultradźwiękowych: wymagają instalacji, ale eliminują to, co sprawia, że instalacja jest bolesna.
TradycyjnyZacisk przepływomierza ultradźwiękowego-włączonyprzerwać operacje. Zamykasz systemy, wycinasz rury, spawasz złączki, połączenia gwintowe, czekasz na czas utwardzenia, przeprowadzasz próbę ciśnieniową,-następnie masz nadzieję, że wszystko zadziała. Instalacja zajmuje kilka dni i wyczerpuje budżety. Same wsuwane mierniki elektromagnetyczne wymagają zespołów zaworów,-sprzętu do wcinki na gorąco, certyfikatów spawalniczych i specyfikacji dotyczących prześwitu, które wymuszają kompromisy w zakresie lokalizacji rur.
Zacisk-w miernikach ultradźwiękowych pozwala całkowicie ominąć ten proces poprzez montaż zewnętrzny. Przetworniki mocuje się do zewnętrznej powierzchni rury za pomocą mechanicznych zacisków, pasków lub szyn montażowych. Przepływ trwa nieprzerwanie. Integralność rury pozostaje nienaruszona. Żadnego cięcia. Bez spawania. Brak wyłączenia.
Ale „uproszczony” nie oznacza „prosty”.
Trójfazowy proces konfiguracji
Faza 1: Ocena lokalizacji i konfiguracja parametrów (5-10 minut)
Elektronika licznika potrzebuje informacji o rurze: średnicy, grubości ścianki, materiału, rodzaju cieczy, temperatury. Nowoczesne mierniki, takie jak systemy Badger Dynasonics TFX-5000 lub Flexim, automatycznie obliczają wymagany odstęp przetworników. Wprowadzasz parametry; system oblicza geometrię ścieżki akustycznej.
To obliczenie ma znaczenie. Aby dokładnie zmierzyć przepływ, sygnał ultradźwiękowy musi przechodzić przez ściankę rury pod określonym kątem. Jeśli źle ustawisz odstępy, zobaczysz pogorszenie jakości sygnału,-potencjalnie czyniąc pomiary bezużytecznymi.
Faza 2: Przygotowanie powierzchni i montaż przetwornika (5–8 minut)
W tym miejscu instalacja staje się krytyczna. Powierzchnię rury należy dokładnie oczyścić-z farby, rdzy, zgorzeliny i powłok ochronnych, które zakłócają sprzęganie akustyczne. W przypadku nowszych instalacji operatorzy używają szlifierek kątowych ze szczotkami drucianymi do czyszczenia starych rur, acetonu lub alkoholu.
Następnie następuje sprzężenie akustyczne. Przetworników nie można po prostu „zacisnąć”-wymagają one medium przewodzącego pomiędzy czujnikiem a rurą. Żel sprzęgający początkowo tworzy ten mostek akustyczny. W przypadku instalacji stałych producenci stosują różne strategie:
Badger Meter TFX-5000 wykorzystuje silikon, który twardnieje, tworząc gumowe sprzęgło akustyczne, eliminując problem parowania żelu, który był problemem we wcześniejszych systemach
Katronic nakłada pastę sprzęgającą przed zabezpieczeniem przetworników metalowymi łańcuszkami lub szynami montażowymi
W niektórych systemach stosowane są-samo-przylepne membrany z materiału tłumiącego, zapewniające dopasowanie impedancji i redukujące hałas powodowany nieciągłościami rur
Faza 3: Weryfikacja i kalibracja sygnału (3-5 minut)
Po zamontowaniu operatorzy sprawdzają wskaźniki siły sygnału. Większość mierników wyświetla jakość sygnału powyżej i poniżej (zwykle oba powinny przekraczać 80 w skali 100-punktowej). Aby zapewnić niezawodne działanie, wartość Q-wartość-jakości sygnału powinna pozostać poniżej 50.
Słabe sygnały powodują rozwiązywanie problemów: Czy przetworniki są szczelne? Czy sprzęgło jest wystarczające? Czy rura jest pełna? Czy istnieją kieszenie powietrzne? Te kontrole zajmują kilka minut, jeśli wiesz, co robisz, i godziny, jeśli nie.
Czas instalacji: liczby rzeczywiste
Producenci twierdzą, że instalacja zajmuje „niecałą godzinę”. Doświadczenie terenowe ujawnia niuanse:
Pierwsza-instalacja na czystej rurze:30-45 minut łącznie z dokumentacją
Doświadczony technik na typowych rurach przemysłowych:15-25 minut
Trudne warunki (rury z kamieniem, niewygodne lokalizacje, testy weryfikacyjne):45-90 minut
Przeniesienie licznika przenośnego:10-15 minut
Porównaj to z wkładkowymi miernikami elektromagnetycznymi: minimum 2+ godzin, często wymagającymi wielu pracowników i specjalistycznego sprzętu.
Przypadek gospodarki wodnej w Wuppertalu dowodzi, że-proces instalacji w tej lokalizacji trwa obecnie średnio 20 minut na lokalizację, w porównaniu z 3-godzinnymi procedurami w przypadku poprzedniej technologii. Te 400 zaoszczędzonych godzin przekłada się na same koszty pracy wynoszące 28 000 dolarów rocznie.
Wymagania instalacyjne, o których nikt nie dyskutuje, dopóki nie pojawią się problemy
Zaciski-na miernikach reklamują wszechstronność umożliwiającą instalację w dowolnym miejscu. Rzeczywistość dodaje gwiazdki.
Wymagania dotyczące rur prostych: przełom-w przypadku wielu instalacji
Do dokładnych pomiarów mierniki ultradźwiękowe potrzebują stabilnych i przewidywalnych profili przepływu. Turbulencje powodowane przez kolanka, zawory, pompy i kolektory zniekształcają ścieżkę sygnału akustycznego i profil prędkości przepływu.
Standard branżowy: 10 średnic rur (DN) przed zakłóceniami przepływu i 5 DN za nimi. Niektórzy producenci określają jeszcze bardziej konserwatywne wymagania.
W przypadku rury 4-calowej oznacza to 40 cali (3,3 stopy) prostego odcinka przed licznikiem i 20 cali za nim. Na 12-calowej rurze? Minimum 10 stóp pod prąd. Zakłady z zatłoczonymi rurociągami często po zakupie sprzętu odkrywają, że brakuje im odpowiednich prostych odcinków.
To nie jest sugestia,-to fizyka. Zainstaluj zbyt blisko łokcia, a otrzymasz odczyty, ale ich dokładność stanie się wątpliwa. Jeden z użytkowników forum inżynieryjnego zgłosił 43% odchylenie między identycznymi licznikami na tej samej rurze, gdy są zainstalowane w pobliżu zakłóceń.
Stan rury: zmienna ukryta
Zaciśnij-mierniki, mierząc przez ściany rur. Stan ściany ma bezpośredni wpływ na transmisję sygnału.
Warunki problematyczne:
Ciężkie skalowanie wewnętrzne:Zmniejsza siłę sygnału, czasami całkowicie blokując pomiar. Inżynierowie zgłaszają to jako główny rodzaj awarii 35-letnich rur ze stali węglowej zasilanych nieoczyszczoną wodą
Pęknięta lub spękana farba:Tworzy niedopasowania impedancji akustycznej
Gruba izolacja:Należy usunąć w miejscach czujników
Wyściółki wewnętrzne:Niektóre okładziny pochłaniają energię ultradźwiękową; wymaga dostosowania parametrów lub alternatywnego umiejscowienia czujnika
Odkrywczy cytat z doświadczenia terenowego: „Świetnie sprawdza się w przypadku uzdatnionej wody, nowych i nieoczyszczonych rur, ale w przypadku 35-letnich rur CS, do których płynie nieoczyszczona woda? Rzuć monetą, czy uzyskasz odczyt, czy nie”.
Wymagania dotyczące pełnej rury: najczęstszy błąd instalacyjny
Liczniki ultradźwiękowe-czasu przejazdu wymagają całkowicie wypełnionych rur. Jakakolwiek kieszeń powietrzna, nawet małe pęcherzyki, zakłócają transmisję sygnału. Często jednak zdarzają się sytuacje częściowego-wypełnienia:
Rury poziome w najwyższych punktach instalacji
Rurociągi za pompami (ryzyko kawitacji)
Systemy z przepływem przerywanym
Rozmiar rur większy niż wymagany przepływ
Wskazówki montażowe kompensują: montuj mierniki na odcinkach pionowych z przepływem w górę (gwarantowana pełna rura) lub na rurach poziomych ustawionych pod kątem 45 stopni od poziomu (unikając gromadzenia się pęcherzyków na górze i osadów na dole).
„Efekt wodospadu” zakłóca pomiary,-kiedy przepływ w dół w pionowych rurach tworzy strumień opadający, a nie{1}}pełną rurę. Nawet systemy pod ciśnieniem mogą uwięzić powietrze.
Kompatybilność materiałowa: nie wszystkie rury są równe
Chociaż mierniki cęgowe-sprzedawane jako „uniwersalne”, działają inaczej w przypadku różnych materiałów rur:
Doskonała transmisja akustyczna:
Stal nierdzewna
Stal węglowa
Miedź
PVC (z kompatybilnymi przetwornikami)
Materiały problematyczne:
HDPE (polietylen-o dużej gęstości):Średnice zmieniają się wraz z wahaniami ciśnienia, zmieniając ID i unieważniając równanie przepływu. Wielu inżynierów odradza stosowanie zacisków-w przypadku mierników liniowych z HDPE-tylko szpulowych-częściowych, które pozwalają zachować spójność wymiarową
Rury wykładane-betonem:Możliwe, ale wymaga specjalistycznych przetworników i starannej instalacji
Rury mocno powlekane:Powłoki ocynkowane, malowane lub specjalistyczne mogą wymagać usunięcia w punktach czujnika
Dostęp do lokalizacji instalacji
Ironia losu: liczniki zaciskowe- eliminują modyfikację rur, ale nadal wymagają fizycznego dostępu. Rury zakopane w ziemi, rury izolowane, rury w rowach, rury przy ścianach-– wszystko to komplikuje instalację.
Instalacje stałe wymagają dodatkowo:
Dostęp do źródła zasilania (sieć lub uwzględnienie żywotności baterii w przypadku urządzeń przenośnych)
Miejsce do montażu obudowy elektroniki
Prowadzenie przewodów do przetworników (standardowe długości 2,5-5 metrów, dostępne przedłużki do 100 metrów)
Ochrona środowiska dla instalacji zewnętrznych lub zanurzonych (dostępne przetworniki o stopniu ochrony IP68)
Paradoks dokładności: jakość instalacji determinuje precyzję pomiaru
Producenci określają imponującą dokładność: ±0,5% w przypadku-mierników czasu jakości, takich jak TFX-5000, ±1,0% w przypadku wielu innych. Jednak badanie przeprowadzone w 2022 r. wykazało, że „jednoczesne pomiary w tym samym miejscu rury przy użyciu identycznych przyrządów mogą różnić się nawet o 43%.
Sprawca? Niespójności instalacyjne.
Krytyczne zmienne instalacyjne wpływające na dokładność
Dokładność rozstawu przetworników:Miernik oblicza przepływ na podstawie długości ścieżki akustycznej. Małe błędy się składają. Jeden z użytkowników zgłosił błąd prędkości dźwięku wynoszący 117%-miernik zmierzył 1465 m/s w porównaniu z teoretycznymi 1250 m/s dla wody. Prawdopodobne przyczyny: nieprawidłowy rozstaw lub niewłaściwie wprowadzona grubość ścianki rury.
Jakość sprzężenia akustycznego:Niewystarczająca ilość żelu, szczeliny powietrzne lub zanieczyszczone powierzchnie powodują impedancję akustyczną. Jakość sygnału spada. Dryf pomiarów. Rozwiązują ten problem instalacje stałe wykorzystujące utwardzający się silikon, ale systemy oparte na żelu-wymagają okresowej konserwacji.
Ustawienie przetwornika:Metoda V-(standard dla rur od ½" do 16") wymaga wyrównania w poziomie. Metoda Z-(w przypadku większych rur lub trudnych płynów) wymaga wyrównania w pionie. Niewspółosiowość pogarsza jakość sygnału i wprowadza błędy systematyczne.
Wpływ temperatury:Prędkość dźwięku zmienia się wraz z temperaturą. Mierniki jakości mierzą i kompensują automatycznie, ale wstępna konfiguracja musi uwzględniać dokładne dane wejściowe dotyczące temperatury płynu.
Diagnostyka sygnału: Kontrola jakości Twojej instalacji
Nowoczesne liczniki dostarczają-informacji o instalacji w czasie rzeczywistym:
Siła sygnału UP i DN:Obydwa powinny przekraczać 80 (w skali 0-99,9). Jeśli oba wskazują zero, sprawdź żel sprzęgający i szczelność zacisku – typowe błędy początkujących
Wartość Q-(jakość sygnału):Wartość poniżej 50 oznacza odpowiedni pomiar. Wysokie wartości Q- sygnalizują problemy: niewłaściwe odstępy, częściowe wypełnienie rury, nadmierne turbulencje lub słabe połączenie
Stosunek prędkości dźwięku:Zmierzona i teoretyczna prędkość dźwięku powinna się zgadzać w granicach 3%. Większe odchylenia wskazują na problemy z instalacją, a nie problemy z pomiarem przepływu
Inżynierowie zgłaszają, że powolna zmiana położenia czujnika znajdującego się za czujnikiem przy jednoczesnym monitorowaniu-wartości Q-w czasie rzeczywistym-często optymalizuje instalację-znalezienie optymalnego punktu-wartości Q-.
Instalacja stała a tymczasowa: dwie różne filozofie
Ten sam typ licznika służy do przeciwnych zastosowań ze względu na podejście instalacyjne.

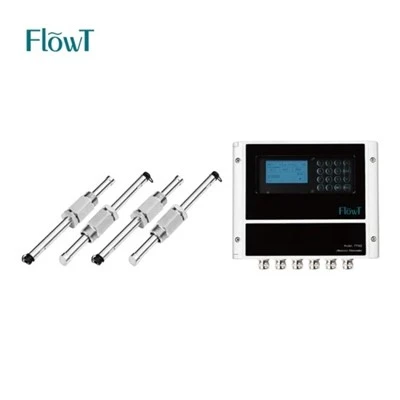

Instalacje z uchwytem stałym-
Wiążą się one z lokalizacjami i optymalizacją pod kątem długoterminowej stabilności. Szyny montażowe lub niestandardowe wsporniki zabezpieczają przetworniki. Utwardzane łączniki akustyczne eliminują konserwację. Obudowy odporne na warunki atmosferyczne chronią elektronikę. Integracja z systemami zarządzania budynkiem lub sterownikami PLC zapewnia ciągłe monitorowanie.
Typowe zastosowania:
Optymalizacja systemu HVAC (stały monitoring BTU/energii)
Wykrywanie wycieków z sieci wodociągowej (monitoring przepływu 24/7)
Kontrola procesu (transfer rozliczeniowy substancji chemicznych, ropy i gazu)
Monitorowanie zgodności oczyszczalni ścieków
Inwestycja w instalację zwraca się dzięki zerowej konserwacji i niezawodnej pracy przez wiele-lat. Jednostki-zasilane bateryjnie nie nadają się do użytku; zasilanie sieciowe jest standardowe.
Instalacje przenośne/tymczasowe
Wykorzystują one przewagę-: szybkie wdrażanie i relokację. Jednostki-zasilane bateryjnie (typowo praca 12–24 godzin, 3+ miesięcy w przypadku rozszerzonych konfiguracji) można podłączyć, zebrać dane i przenieść.
Typowe zastosowania:
Badania przepływów i równoważenie systemów
Tymczasowa weryfikacja kalibracji
Rozwiązywanie problemów i diagnostyka
Krótkoterminowe-monitorowanie projektu
Scenariusze dotyczące liczników wynajmu
Szybkość instalacji staje się najważniejsza. Doświadczeni technicy osiągają czas ponownego wdrożenia wynoszący 10-minut. Seria Katronic KATflow stanowi przykład przenośnych urządzeń dostępnych na rynku, wyposażonych w rury o średnicy od 10 mm do 3 metrów, zaprojektowanych z myślą o częstych cyklach instalacyjnych.
Strategia hybrydowa
Inteligentne urządzenia obsługują oba rozwiązania. Liczniki stacjonarne monitorują w sposób ciągły krytyczne punkty pomiarowe. Przenośne mierniki zmieniają się w lokalizacjach dodatkowych, weryfikują dokładność stałego licznika i badają anomalie. Takie podejście maksymalizuje widoczność procesu przy jednoczesnej kontroli kosztów sprzętu.
Kiedy instalacja staje się niemożliwa: ograniczenia producentów bagatelizowane
Mierniki cęgowe-nie są rozwiązaniem uniwersalnym. Pewne warunki całkowicie pokonują tę technologię.
Łamacze aplikacji
Ekstremalnie lepkie płyny:Płyny o wysokiej-lepkości zmieniają właściwości akustyczne w nieprzewidywalny sposób. Dokładność spada lub pomiar się nie udaje.
Wysoka zawartość substancji stałych:Liczniki-czasu tranzytu zmagają się z zawartością zawiesiny powyżej 30% z powodu tłumienia sygnału. Mierniki dopplerowskie radzą sobie lepiej z ciałami stałymi, ale z mniejszą dokładnością (w zasadzie wskazanie przepływu/braku-przepływu zamiast precyzyjnego pomiaru).
Ekstremalne turbulencje:Poważne zakłócenia przepływu w pobliżu punktów instalacji powodują powstawanie niespójnych ścieżek akustycznych. Żadna ilość przetwarzania sygnału nie kompensuje tego.
Zawiesiny i przepływy wielofazowe:W większości przypadków przekraczają one możliwości zasady pomiaru.
Puste lub częściowo puste rury:Nie-wymóg niepodlegający negocjacjom-tylko w przypadku pełnej rury.
Kiedy zamiast tego wybrać liczniki liniowe?
Pomimo zalet-zacisku, mierniki ultradźwiękowe inline (przetworniki zwilżone, zamontowane na elementach szpuli) pozostają lepsze w przypadku:
Przelew rozliczeniowy/pomiar fiskalny:Wyższa dokładność wynikająca z bezpośredniego kontaktu z płynem i eliminacji czynników wpływających na ścianki rury
Zastosowania o wysokiej-precyzyjności:Gdzie liczy się dokładność ±0,1%.
Instalacje stałe w nowym budownictwie:Kiedy budujesz nowy i możesz projektować w kawałkach szpuli
Trudne płyny:Lepsza siła sygnału kompensuje trudne warunki akustyczne
Rury HDPE lub elastyczne:Wymagania dotyczące stabilności wymiarowej
Rynek to odzwierciedla: zacisk-objęł 50% rynku w 2024 r., ale rozwiązania inline pozostają kluczowe w przypadku zastosowań wymagających maksymalnej dokładności.
Prawdziwa decyzja dotycząca instalacji: porównanie całkowitych kosztów wdrożenia
Porównania instalacji muszą uwzględniać ukryte koszty.
Zaciśnij-całkowite wdrożenie miernika ultradźwiękowego
Koszty bezpośrednie:
Sprzęt: 3000–15 000 USD w zależności od specyfikacji
Robocizna: 150–400 USD (1–2 godziny, pojedynczy technik)
Materiały: Minimalne (żel sprzęgający, elementy montażowe)
Zezwolenia: Nie są wymagane
Przestój: Zero strat produkcyjnych
Całkowita pierwsza instalacja: 3150–15 400 USD
Kolejne instalacje (przenośne):50–200 USD (tylko robocizna, 15–30 minut)
Całkowite wdrożenie miernika elektromagnetycznego
Koszty bezpośrednie:
Sprzęt: 2000–8000 dolarów
Robocizna: 800–2000 USD (4–8 godzin, wielu pracowników)
Sprzęt i specjalista-do gorącego kranu: 1500–3000 USD
Spawanie i pozwolenia: 500-1500 dolarów
Przestój: minimum 2–4 godziny, często wymagający planowania przestojów
Koszty przestoju: bardzo zmienne, 5000–50 USD000+ w zależności od obiektu
Całkowita pierwsza instalacja: 9 800–64 500 USD
Modyfikacja/przeniesienie:Wymaga nowej-instalacji typu „hot-tap”-co wiąże się z dodatkowymi kosztami wdrożenia
Matematyka krzyżowa: jeśli potrzebujesz pomiarów w trzech lokalizacjach,-koszt całkowity pozostaje na poziomie około 3300–16 000 USD. Trzy liczniki wprowadzane zbliżają się do 30 000–195 000 dolarów.
Handel dokładnością i elastycznością
Magnesy wprowadzające zapewniają stałą dokładność ±1,0%. Wysokiej jakości zaciski-przy prawidłowej instalacji osiągają ±0,5%. Jednak zmienność jakości instalacji oznacza, że-rzeczywisty poziom-dokładności zależy od umiejętności instalatora.
Rynek przemówił: w przypadku większości zastosowań przemysłowych zalety-montażu zacisków przeważają nad potencjalnym kompromisem-w zakresie dokładności. Stopa wzrostu CAGR na poziomie 6,7% (osiągająca 4,11 miliarda dolarów do 2034 r.) świadczy o zaufaniu branży.
Najlepsze praktyki instalacyjne od inżynierów, którzy zrobili to źle
Doświadczenie terenowe ujawnia wzorce.
Przed-instalacją: 10-minutowa ocena, która oszczędza godziny
Przed rozpakowaniem sprzętu:
Sprawdź dostępność serii prostychza pomocą miarki-nie zgaduj
Sprawdź dostępność rurz obu stron do montażu przetwornika
Potwierdź materiał ruryi stan-zajrzyj do środka, jeśli to możliwe
Sprawdź, czy rura jest pełnaw czasie pomiarów-weryfikuj ciśnienie w systemie
Przejrzyj dostępne parametry rur:Potwierdź specyfikacje dotyczące średnicy, grubości ścianki i materiału
Oceń powłokę powierzchniową:Zaplanuj usunięcie, jeśli występuje
Inżynierowie podają, że 80% problemów z instalacją wynika z pominięcia tych kontroli.
Podczas instalacji: szczegóły decydujące o sukcesie
Przygotowanie powierzchni nie może być skrótem.Jeden z doświadczonych inżynierów: „4-calowa szlifierka kątowa ze szczotką drucianą czyni cuda przy czyszczeniu rury z zewnątrz”. Pięć minut zainwestowanych w dokładne czyszczenie pozwala uniknąć godzin rozwiązywania problemów ze słabymi sygnałami.
Zastosowanie łącznika akustycznego ma znaczenie.Używaj wystarczającej ilości żelu-więcej, niż wydaje się to konieczne. Szczeliny powietrzne zabijają sygnały. W przypadku instalacji stałych ze środkami utwardzającymi należy zapewnić równomierne pokrycie przed związaniem przetworników.
Weryfikacja szczelności przetwornika.Mocne ręce-nie wystarczą. Używaj odpowiednich narzędzi, ale unikaj nadmiernego dokręcania, które może spowodować uszkodzenie przetworników. Monitoruj siłę sygnału podczas dokręcania-powinna wzrosnąć w miarę poprawy sprzęgania.
Podwójne-sprawdzanie parametrów wejściowych.Jedno-cyfrowy błąd średnicy rury (45,0 mm w porównaniu z. 4.50 calami) powoduje 1000% błędów pomiaru. Sprawdź, czy jednostki pasują do Twojego systemu.
Cierpliwość w optymalizacji sygnału.Nie akceptuj marginalnych sygnałów. Jeśli wartości UP/DN wynoszą 60, zainwestuj czas w zmianę pozycji. Wartości powyżej 85 zapewniają marginesy wiarygodności pomiaru.
Po-instalacji: weryfikacja nie jest opcjonalna
Mierniki cęgowe-nie wymagają kalibracji w tradycyjnym sensie-są skalibrowane-fabrycznie. Ale sprawdzanie poprawności instalacji wychwytuje błędy:
Pomiar porównawczy:Jeżeli natężenie przepływu jest znane z innych źródeł (natężenie napełnienia zbiornika, krzywe pomp, inne liczniki), należy sprawdzić zgodność. Rozbieżności powyżej 5% wymagają zbadania.
Weryfikacja zerowego przepływu:Jeśli to możliwe, zatrzymaj przepływ i upewnij się, że licznik wskazuje zero lub prawie-zero. Podwyższone odczyty zerowe wskazują na problemy z instalacją lub płynami.
Testowanie odwrócenia przepływu:Wiele systemów umożliwia krótkotrwałe odwrócenie przepływu. Tranzyt wysokiej jakości-liczniki czasu mierzą dwukierunkowo-przepływ odwrócony powinien pokazywać tę samą wielkość, przeciwny znak.
Testowanie powtarzalności:Wyjmij i ponownie zainstaluj przetworniki. Pomiary powinny mieścić się w granicach specyfikacji powtarzalności (zwykle ±0,2%). Duże różnice wskazują na problemy z techniką montażu.
Szkolenie instalacyjne: zmienna, której większość obiektów nie docenia
Sama technologia jest wyrafinowana. Instalacja jest zwodniczo prosta. Ta kombinacja stwarza problemy.
Rzeczywistość krzywej uczenia się
Inżynierowie zgłaszają wyraźny „efekt doświadczenia”. Użytkownikom-po raz pierwszy często brakuje pewności, kwestionują lekturę i wymagają wielu prób optymalizacji. Po zainstalowaniu 5-10 metrów pewność wzrasta, a czas instalacji drastycznie spada.
Postęp jednego użytkownika przemysłowego:
Pierwsza instalacja:2,5 godziny, wynik niepewny
Trzecia instalacja:55 minut, wymagało jednej zmiany pozycji
Dziesiąta instalacja:20 minut, pewna jakość sygnału
Aktualne (50+ instalacje):12-15 minut, rzadko wymaga regulacji
Szkolenie producenta: warte inwestycji
Główni producenci (Flexim, Siemens, Badger Meter, Emerson) oferują programy szkoleniowe. Treść zazwyczaj obejmuje:
Teoria zasad pomiaru
Wprowadzanie i obliczanie parametrów
Dobór i pozycjonowanie przetwornika
Diagnostyka sygnału i rozwiązywanie problemów
Uwagi dotyczące-aplikacji
Praktyczne-praktyki instalacyjne
Koszt: 500-2000 dolarów za osobę. Zwrot z inwestycji: Wyeliminowanie pierwszej awarii instalacyjnej opłaca się za szkolenie.
Technika „Zainstaluj przy znanym przepływie”.
Najlepsza praktyka szkoleniowa: pierwsza instalacja powinna nastąpić w zakładzie kalibrującym przepływ lub w systemie o ustalonych natężeniach przepływu. Instalacja na znanym przepływie buduje zaufanie do technologii i techniki instalacji przed wdrożeniem w nieznanych warunkach.
Zalecenie jednego z konsultantów: „Pomocne jest zamocowanie miernika dozorowego kalibrowanego w laboratorium”. Sprawdza to jednocześnie zarówno sprzęt, jak i umiejętności instalatora.
Przyszłość zacisków-Instalacja: jakie zmiany w latach 2025–2030
Ewolucja technologii w dalszym ciągu upraszcza instalację.
Pojawiające się innowacje instalacyjne
Łączność IoT i zdalne uruchamianie:Nowoczesne liczniki integrują LoRaWAN, sieć komórkową lub WiFi. Zdalni eksperci mogą poprowadzić instalację poprzez diagnostykę sygnału,-skutecznie eliminując potrzebę zatrudniania wysoko wykwalifikowanych lokalnych techników.
Konfiguracja wspomagana sztuczną inteligencją-:Algorytmy uczenia maszynowego analizują warunki instalacji i zalecają optymalne ustawienie przetwornika w oparciu o parametry rury i informacje zwrotne dotyczące jakości sygnału. To, co wymagało ludzkiego doświadczenia, staje się zautomatyzowanym wspomaganiem decyzji.
Ulepszone sprzężenie akustyczne:Badania nad zaawansowanymi materiałami łączników obiecują trwalsze,-trwałe i odporne na temperaturę-połączenia, które nigdy nie wymagają konserwacji.
Miniaturyzacja:Mniejsze przetworniki mieszczą się w mniejszych przestrzeniach i poszerzają zakres lokalizacji, w których można je zainstalować.
Implikacje trajektorii rynku
Rynek o wartości 2,15 miliarda dolarów w 2024 r., który w 2024 r. wzrośnie do 4,11 miliarda dolarów do 2034 r., to coś więcej niż tylko wzrost finansowy-sygnalizuje ograniczenie-technologii, która stanie się domyślnym wyborem w przypadku nowych instalacji.
Region Azji i Pacyfiku prowadzi wzrost (8,7% CAGR w tym regionie), napędzany szybką industrializacją i inwestycjami infrastrukturalnymi. W samych Chinach prognozuje się wzrost na poziomie 8,3% do 2032 r. W przypadku tych instalacji priorytetem jest szybkość i elastyczność,-koncentrowanie się-na korzyściach.
Tendencja jest jasna: liczniki ultradźwiękowe in-line pozostaną nadal w zastosowaniach związanych z transferem rozliczeniowym i zastosowaniami o maksymalnej-dokładności, ale prostota-instalacji typu „cup” zdobywa szersze rynki. Każdy punkt procentowy skrócenia czasu instalacji mnoży się w przypadku tysięcy wdrożeń rocznie.
Często zadawane pytania
Czy mogę samodzielnie zamontować cęgę-na mierniku ultradźwiękowym bez profesjonalnej pomocy?
Technicznie tak, praktycznie zależy od Twoich możliwości technicznych. Fizyczna instalacja-czyszczenie rury, nakładanie żelu, zaciskanie przetworników-wymaga jedynie podstawowych umiejętności mechanicznych. Wyzwanie polega na wprowadzaniu parametrów, obliczaniu odstępów między przetwornikami i interpretacji diagnostyki sygnału. W przypadku instalacji stałych wpływających na decyzje operacyjne lub zgodność z przepisami zaleca się profesjonalną instalację lub szkolenie. W przypadku tymczasowych badań przepływu lub nieformalnego monitorowania, instalacja typu „zrób to sam” zakończy się sukcesem pod warunkiem przestrzegania instrukcji producenta i cierpliwości podczas optymalizacji sygnału.
Jak często liczniki cęgowe- wymagają ponownej instalacji lub konserwacji?
Instalacje stałe wykorzystujące utwardzające się sprzęgacze akustyczne (takie jak system silikonowy Badger) zasadniczo nigdy nie wymagają ponownej instalacji.-Przetworniki pozostają zamontowane przez cały okres użytkowania licznika (typowo 10+ lat). Systemy oparte na żelu mogą wymagać odświeżenia żelu sprzęgającego co 1-3 lata, w zależności od warunków środowiskowych, co obejmuje usunięcie głowicy, oczyszczenie powierzchni i ponowną instalację (procedura 30-minutowa). Elektronika nie wymaga konserwacji – nie ma ruchomych części, żadnych zwilżonych elementów, nie ma dryftu kalibracyjnego. Kontrastuje to z miernikami wkładkowymi wymagającymi okresowego czyszczenia zanieczyszczonych elektrod i sond.
Czy obejma-miernika będzie działać na mojej pomalowanej rurze?
Nieuszkodzona farba zazwyczaj sprawdza się, jeśli warstwa farby jest cienka i-dobrze związana. Producenci określają tę kompatybilność. Jednakże popękana, spękana, gruba lub wielowarstwowa farba znacznie pogarsza sprzężenie akustyczne i jakość sygnału. Najlepsza praktyka: usuń farbę z miejsc przetwornika za pomocą szczotki drucianej lub szlifowania. W przypadku rur z powłokami krytycznymi (ochrona antykorozyjna) należy to uzgodnić z konserwacją obiektu.-Usunięcie może wymagać ponownego nałożenia powłoki ochronnej po instalacji. Inwestycja w usuwanie farby w 5 minut pozwala uniknąć godzin rozwiązywania problemów ze słabymi sygnałami lub niedokładnymi pomiarami.
Jaka jest minimalna średnica rury dla zacisku-w licznikach ultradźwiękowych?
Zależne od producenta-, zazwyczaj od ½ cala (DN15) do 3 metrów (DN3000). Seria Katronic KATflow obejmuje zakres od 10 mm (0,4 cala) do 3 metrów. FSZ S-Flow firmy Fuji Electric jest przeznaczony szczególnie do małych rur. Bardzo małe rury (poniżej 1 cala) wymagają specjalistycznych przetworników i bardziej precyzyjnej instalacji ze względu na mniejsze tolerancje geometrii akustycznej. Bardzo duże rury wymagają instalacji metodą Z-(pionowy układ przetwornika), a nie metodą V-, aby uzyskać odpowiednią długość ścieżki akustycznej i siłę sygnału.
Czy mierniki cęgowe-mogą zastąpić moje istniejące przepływomierze liniowe?
Zależy od wymagań aplikacji. Do monitorowania procesów, pomiarów energii, równoważenia systemów, wykrywania nieszczelności i większości zastosowań przemysłowych: tak, mierniki cęgowe-zapewniają odpowiednią dokładność i doskonałe zalety instalacji. W przypadku transferu rozliczeniowego (pomiary fiskalne w przypadku zmiany właściciela produktu),-kontroli procesów o wysokich stawkach mających wpływ na bezpieczeństwo lub zastosowań wymagających dokładności ±0,1%: nadal konieczne są wbudowane technologie ultradźwiękowe lub inne-precyzyjne technologie. Oceń wymagania dotyczące dokładności w porównaniu z możliwościami ograniczającymi ± 0,5-1,0%-. Należy wziąć pod uwagę, że oszczędności w kosztach instalacji często uzasadniają nieco zmniejszoną dokładność pomiarów niekrytycznych.
Skąd mam wiedzieć, czy moja rura ma odpowiedni prosty przebieg do montażu?
Zmierz bezpośrednio. Wymaganie: 10 średnic rur przed i 5 średnic za zakłóceniami (kolana, zawory, trójniki, pompy). Oblicz zewnętrzną średnicę rury w calach lub milimetrach. Pomnóż przez 10 dla zapotrzebowania na wejściu, przez 5 dla zapotrzebowania na rynku downstream. Pomiar od najbliższego zakłócenia do proponowanej lokalizacji licznika. Jeśli jest to niewystarczające, rozważ przeniesienie miernika do lepszej sekcji, zastosowanie obliczeniowej korekcji przepływu (niektóre zaawansowane mierniki to oferują) lub zaakceptowanie kompromisu w zakresie dokładności w przypadku-niekrytycznych zastosowań. Producenci czasami udostępniają zmniejszone specyfikacje-przebiegu prostego dla określonych zastosowań.-Sprawdź specyfikacje techniczne.
Co powoduje „efekt wodospadu” i jak go uniknąć?
Efekt wodospadu występuje w rurach pionowych z przepływem w dół, gdy grawitacja odciąga ciecz od ścianek rury, tworząc centralny strumień otoczony powietrzem. Nawet systemy pod ciśnieniem mogą to wykazywać, jeśli ciśnienie nie jest wystarczające do utrzymania pełnego-styku rury. Wynik: sygnały ultradźwiękowe przemieszczają się raczej przez powietrze niż ciecz, nie mierząc przepływu. Zapobieganie: należy całkowicie unikać instalacji rur pionowych skierowanych w dół lub instalować na odcinkach poziomych. Jeśli nie można uniknąć montażu pionowego, należy zapewnić kierunek przepływu w górę, gdzie ciśnienie gwarantuje pełne-warunki rurociągu. Sprawdź, czy nie ma wodospadu, instalując tymczasowo i monitorując jakość sygnału.-Całkowita utrata sygnału często wskazuje na ten stan.
Podejmowanie decyzji o instalacji: ramy dla Twojej aplikacji
Istnieją wymagania instalacyjne, ale nie są to ograniczenia narzucane przez tradycyjne liczniki.
Zacisk-w miernikach ultradźwiękowych wymaga:
Inwestycja 15–45 minut na prawidłową instalację
Proste odcinki rur spełniające wymagania zasad pomiaru
Odpowiednie przygotowanie powierzchni rury do połączenia akustycznego
Warunki pełnego-przepływu rury podczas pomiaru
Podstawowa wiedza techniczna dotycząca wprowadzania parametrów i weryfikacji sygnału
Eliminują:
Przestoje systemu i straty w produkcji
Procedury cięcia, spawania i gwintowania- rur na gorąco
Wielodniowe harmonogramy instalacji-
Specjalistyczny sprzęt instalacyjny i liczny personel
Stałe zaangażowanie w miejsca instalacji
Wzrost technologii – 50% obecnego udziału w rynku, 4,11 miliarda dolarów przewidywanego do 2034 roku – potwierdza jej propozycję wartości. Instalacja pozostaje konieczna, ale charakter tej instalacji usuwa tradycyjne bariery, które sprawiały, że wdrożenie pomiarów przepływu było projektem kapitałowym, a nie decyzją operacyjną.
W przypadku placówek oceniających opcje pomiaru przepływu pytanie dotyczące instalacji nie powinno brzmieć: „Czy cęgi-na licznikach wymagają instalacji?” ale raczej: „Czy wymagania dotyczące dokładności naszej aplikacji uzasadniają koszt i złożoność tradycyjnej instalacji?”
W większości przypadków odpowiedź brzmi: nie.
Przypadek Wuppertalu ilustruje potencjał transformacji: 400 godzin oszczędności rocznie, ponieważ instalacja stała się rutynową konserwacją, a nie zaplanowanymi projektami. To rewolucja-nie polegająca na wyeliminowaniu instalacji, ale na nowym podejściu do jej znaczenia.
Źródła danych:
Fact.MR - Globalna analiza rynku przepływomierzy ultradźwiękowych w latach 2024–2034
Fortune Business Insights - Wielkość rynku i trendy w zakresie przepływomierzy ultradźwiękowych w 2024 r.
Badger Meter - Dokumentacja techniczna i badania zastosowań
Fora inżynieryjne (-porady dotyczące inżynierii) - Raporty z doświadczeń terenowych 2016–2022
ScienceDirect - Doświadczenia w terenie przemysłowym z zaciskiem-Na UTTFM (2022)
Specyfikacje techniczne różnych producentów (Flexim, Katronic, Siemens, KOBOLD, Emerson)
H2O Global News - Studium przypadku dotyczące inteligentnej gospodarki wodnej w Wuppertalu (2024)
